配电变压器防雷接地体安装口诀及要求

防雷接地体安装口诀：

五号角铁八九只，两两间距整五米。

排成口字或一字，两点五米打入地。

四十扁铁焊结实，接地摇表测阻值。

百千伏安四欧计，百下十欧也可以。

说明：对于变压器，一般还要求设置一个防雷电的接地线。该地线一般要在变压器安放地点现场自制。

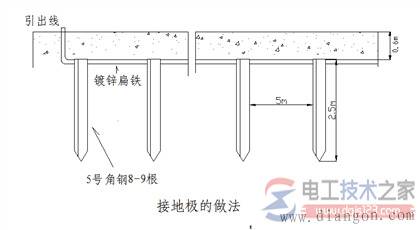

用8～9根长度不小于2.5m的5号角铁（5×50）排成一字或口字型，间距为5m，将上述角铁打入地下，上端距地面0.6m以上，用扁铁将各角铁的顶端焊连成一体并引出地面，与避雷装置相连，如下图所示。

接地线的接地电阻要尽可能小，一般要求不大于4Ω，对于较小容量的变压器，可适当放宽，但最大不应超过10Ω。

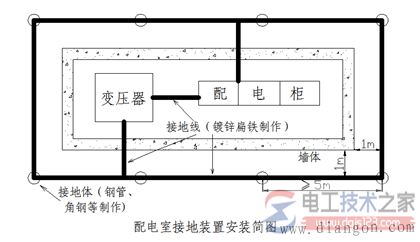

下图为配电系统接地装置安装布置简图。
