一、浪涌保护器是什么
浪涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。
浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

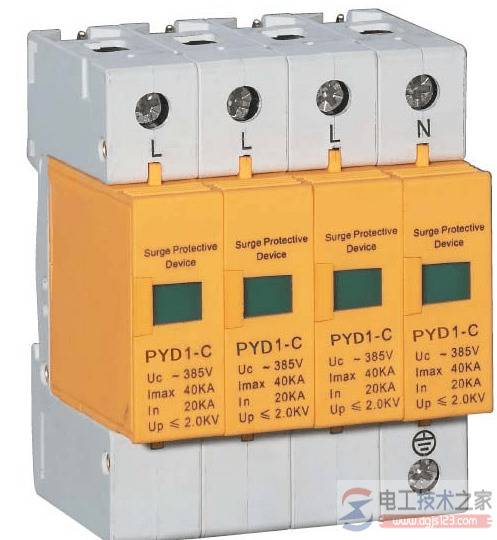

浪涌保护器(图1)
浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于浪涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
二、浪涌保护器的接线图

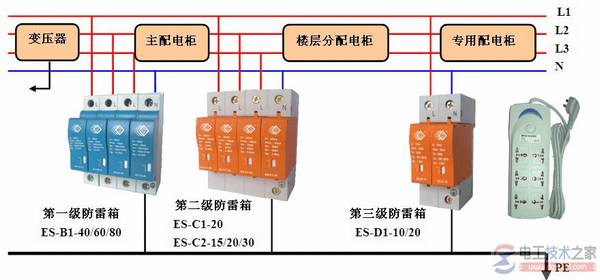

浪涌保护器分级保护接线图(图2)
