电热水器调温控制电路图,储水式电热水器电路图


分享二种电热水器的电路图,一种是电热水器调温控制电路图,一种是储水式电热水器的电路图,有需要的朋友参考下。

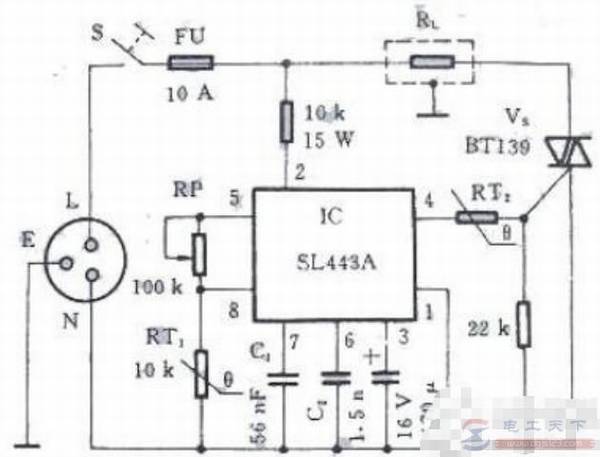

1、电热水器调温控制电路图

电热水器调温控制电路图,储水式电热水器电路图

电热水器多数采用相位角控制法控温,即由双向可控硅控制电热元件电源每半个周期导通角的大小。当导通角越大,每半个周期导通的时间就越长,电热元件得电的平均功率越大;反之越小。

这种方式使负载电流通断频繁,产生大量的谐波,给其它家电带来很大干扰。

这里介绍一种完整周期控制法的电热水器调温用自控电路。原理电路下图是电热水器调温用自控电路的原理图。由于RL的通断发生在电源电压过零的瞬间,而且每秒通断的次数远少于相位角控制法,因此即使在大功率电器中使用也不会产生很大的干扰。

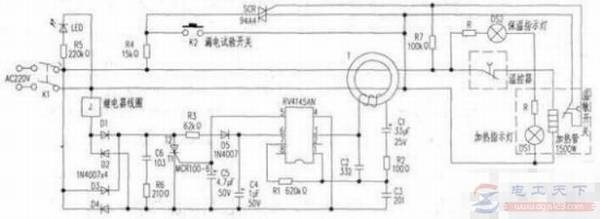

2、储水式电热水器电路图

电热水器调温控制电路图,储水式电热水器电路图

储水式电热水器,水是通过电加热器加热的,水温通过温度开关控制,一般最高在75度,当水温达到75度后,温度开关自动切断电源停止加热,当水温下降到65度时,温度开关自动接通电源开始加热,这样循环反复进行。

热水器的冷水入口在水箱底部,热水出口在水箱顶部。热水比重小,浮在上面,使用时冷水从水箱底部进入,把水箱上面的热水顶出来。所以水箱里的水始终都是满的。

家用储水式电热水器为防止水碱、水垢大量附着在储水式电热水器的内胆内,一般利用镁棒释放镁离子来减缓水碱、水垢对内胆的腐蚀。

一般来说,电热水器的镁棒每2-3年左右就需要更换一次,镁棒一旦消耗完毕没有及时进行更换,就容易造成内胆腐蚀或加热管腐蚀穿孔,从而引发漏电危险,造成人身伤害事故。
