一文看懂电磁炉的电控原理


在日常生活中电磁炉十分常见,尤其在农村电磁炉更是多见,那么电磁炉的电控原理是什么,很多人不了解,这里总结分析了电磁炉的电控工作原理,有需要的朋友参考下。

电磁炉的电控原理

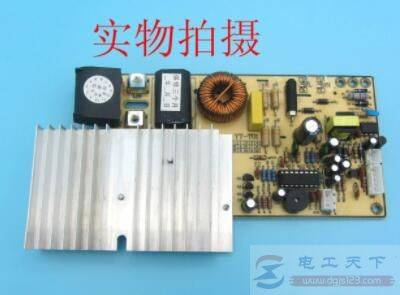

电磁炉电控部分主要由输入电路、电源电路、桥式整流、LC谐振电路、电压比较器、PWM调制电路、微处理器组成。

一文看懂电磁炉的电控原理

1、输入电路:就是交流电的输入部分了,我们国家用的是220V/50Hz的交流电。

2、电源电路:把输入的交流电转化为代压的直流电,给控制电路供电。

3、桥式整流:把输入的交流电整流为直流电。

4、LC谐振电路:由电容和电感(线圈盘)组成,工作的时候,发送出交流的电磁场。

5、电压比较器:也叫同步电路,获取LCLC谐振电路的谐振状态。

6、PWM调制电路:提供高频PWM驱动信号。

7、微处理器:电磁炉的主控芯片。

整流桥只对输入的交流电进行整流,并不会升高电压。

整流桥就是四个整流二极管组成的桥式整流电路,整流后得到的电压与输入的交流电有关,整流桥本身并不会把电压升高。电磁炉整流桥输电压有340V,可能是输入的交流电压偏高,也可能是测量不准。

输入的交流电经过桥式整流后得到大约1.414倍的直流电,假如输入220V交流电,得到的直流电为220x1.414=311.8V,当然输入的交流电也是有波动,如果偏高10%,那么得到的直流电为311.8x1.1=342V,如果题主测得的340V电压准确的话,估计是当时的交流电压偏高了。

同步电路为电磁炉的关键部件

电磁炉加热时功率非常大,需要用到IGBT的高速通断产生高频的电磁场,如果IGBT导通时内部损耗过大,发热会特别严重,可能导致烧坏。IGBT的C极的电压越低,内部损耗就越小,所以要同步电路获取线圈盘与电容C组成LC回路的谐振状态,单片机(MCU)可以选择适合的时机对IGBT进行同步信号驱动,最大限度的保护IGBT的可靠、稳定工作。
