家里停电怎么进行报警?


当家中发生停电时,应该怎么进行报警,常用的报警设计方案有哪些, 应该借助继电器来报警,还是PCB设计一个停电报警器,又或者是在网上购买一个声光报警器,下面来了解下。

家中停电报警的方法

第一种方法:继电器

使用继电器时,还需要准备一个报警器,一个电源报警器,如果选用一般干电池供电,那么操作起来比较简单,只要把声光报警器先通过电池盒,电池盒一端连接到继电器的常闭触点,另一段回到声光报警器。

家里停电怎么进行报警?

以上是一个简单的回路,这时不差几点去电源声光报警器报警,如果把继电器线圈插上交流电继电器吸和常闭触点变常开声光报警器就失去作用,如此就可以做成一个简单的报警系统。

第二种方法:PCB设计

家里停电怎么进行报警?

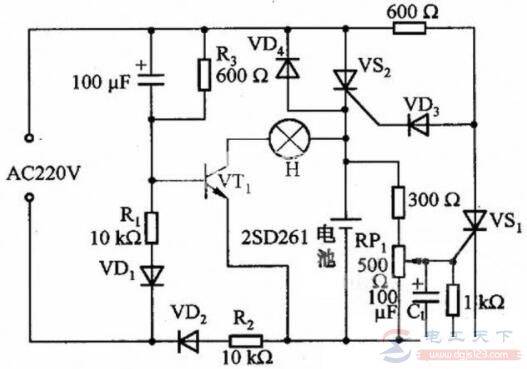

如上图,就是一个带充电的停电报警器电路。有交流220V电压时,VD1、VD2和R1、R2产生相位相反的电压,VT1截止,灯H不亮。当交流停电时,电池电压作为电源,通过VD4和R3对VT1基极加偏置电压,此时VT1导通,灯H亮表示交流停电状态。交流来电时,VS2导通。

电源经此对电池进行充电,如果充电结束,那么到RP1设定的电位前C1充电,为VS1提供门极触发信号,这时VS1导通,VS2截止。如果再次停电,则VT1导通,灯H亮发出停电报警信号。

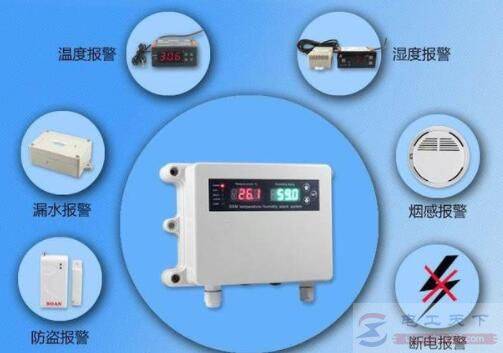

第三种方法:声光报警器

这是一种最简单直接的方法,在网上购买别人制作好的声光报警器,这种报警器比较智能,在报警时可以给内置SIM卡发短信。

以上就是家中停电时可以报警的三种方法,无论是自己设计制作一个报警器,还是购买现成的声光报警器,都可以达到目的。
