三相四线电表接线实操过程,学三相电表接线必看教程


有关三相四线电表的接线方法,三相四线电路可以视为三个单相电路,连接三个相同的单相表时可用一个三相四线电表代替,三个单相电路的功率之和就是总功率。

三相四线电表的接线教程

三个规格相同的单相电表,如下图:

三相四线电表接线实操过程,学三相电表接线必看教程

图1:三个相同规格的单相表

三相四线电表接线实操过程,学三相电表接线必看教程

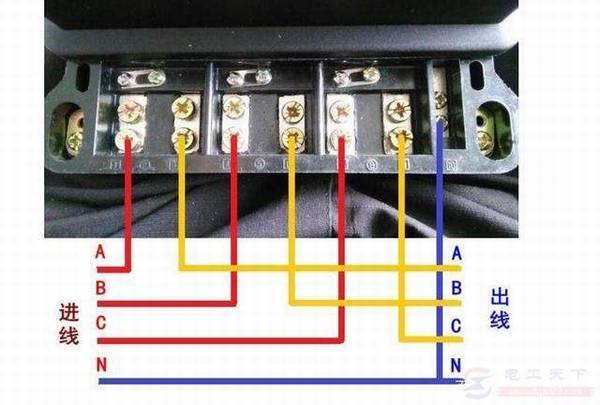

图2:电表实物接线

三相四线的电表分为二种,一是直通式电表,二是带电流互感式电表,负载过多、电流过大、超过电表的电能范围时,则必须接电流互感器。

三相四线电表接线实操过程,学三相电表接线必看教程

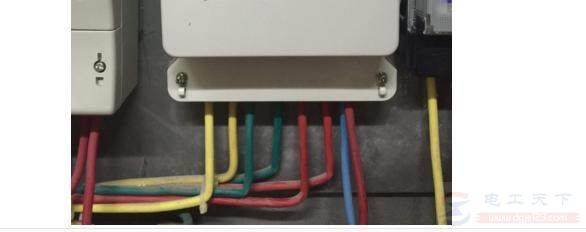

图3:直通式电表接线

看一下表盘上的数字标注,从1到10。1,4,7是ABC三相的进线,3,6,9是ABC三相的出线。2,5,8有连接片,和1,4,7连在一起。10是零线的进出线。

三相四线电表接线实操过程,学三相电表接线必看教程

图4:黄绿红三相接线顺序

当电线颜色是黄绿红时,注意下进线顺序,最后的10接点是零线,全部使用蓝线。

三相四线电表接线实操过程,学三相电表接线必看教程

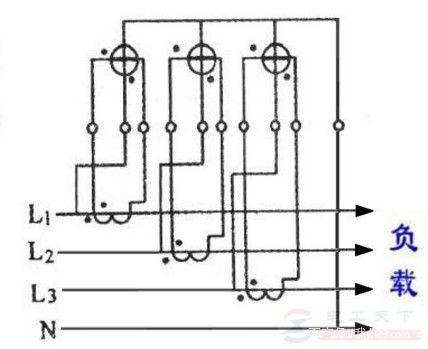

图5:带互感器的电表接线图

三相四线电表接线实操过程,学三相电表接线必看教程

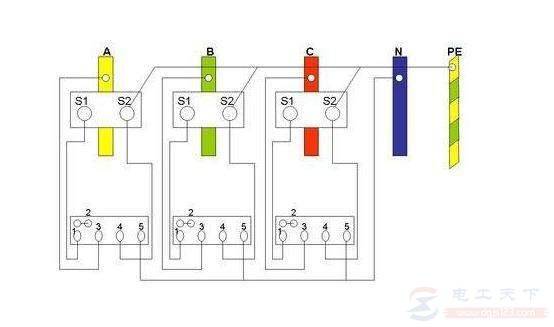

图6:带电流互感器的实物接线

接点编号1,4,7接电流互感器的S1端,3,6,9接电流互感器的S2端,三个S2连在一起接地。注意,2,5,8接ABC三相,10,11接零线。

以上就是三相四线电表的接线教程,希望对大家有所帮助。
