数字高压表误差检定方法详解


有关数字高压表误差检定方法,如何检测数字高压表的误差,根据数字高压表检定规程要求,基本误差检定一般采用直接比较法,包括误差的检定法,采用高压分压器作标准器检定等。

数字高压表误差检定方法

根据数字高压表检定规程要求其基本误差检定一般采用直接比较法。交流电压的基本误差检定在工频电压下进行。

1.误差的检定点

检定数字高压表基本误差的检定点为被检数字高压表额定电压的10%,20%,30%,40%,50%,60%,70%,80%,90%和100%共10个点。

检定时,各检定点在电压上升和下降时各测量一次。如果数字高压表的技术条件还规定了其他工作电压范围,则还应增加相应的上限和下限检定点。

2.采用高压分压器作标准器检定

采用高压分压器作标准器检定数字高压表,按照下图1所示线路接线。

B——高压电源及调压控制和保护装置;PV1——被检数字高压表;R——标准分压器;PV2——标准低压表

数字高压表误差检定方法详解

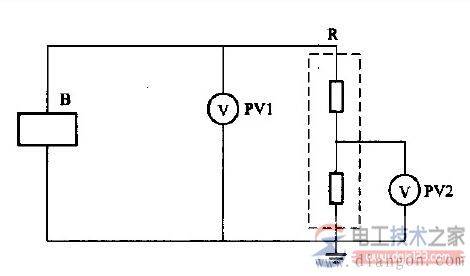

图1:采用高压分压器作标准器检定数字高压表的线路图

采用分压器作为标准器时,在交流电压下检定数字高压表,采用交流分压器;在直流电压下检定数字高压表,采用直流分压器。

标准分压器的准确度应符合检定用标准器配置准确度要求。

如果分压器只能在较小的温度单位内保证准确度,应在标准分压器保证准确度所允许的温度范围内进行行检定。

同时,标准数字电压表的输入阻抗应大于标准分压器低压端输出阻抗的10/KR%倍。KR是分压器准确度等级的数值。

3.采用电压互感器作标准器检定

采用电压互感器作标准器检定数字高压表时,按照下图2所示接线。

TV——电压互感器;其他字母含义同上

数字高压表误差检定方法详解

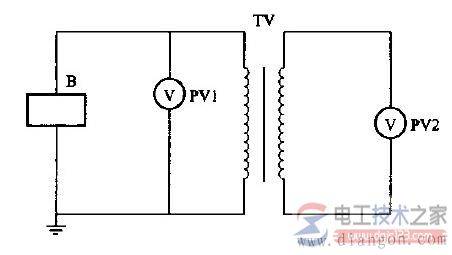

图2:采用电压互感器作标准器检定数字高压表的线路图

采用电压互感器作为标准器检定类似于采用分压器作标准器,电压互感器在这里主要是承担类似于标准分压器的分压作用,将原边的高电压,变为副边的低压以满足PV2标准低压表的输入要求。
