低压验电器(验电笔)的结构与原理图解


有关验电笔的结构与工作原理,低压验电器又称测电笔,是一种低压验电器,用来检验导线及设备是否带电,是电工的必备工具之一。

验电笔的结构与工作原理

1、验电笔的结构

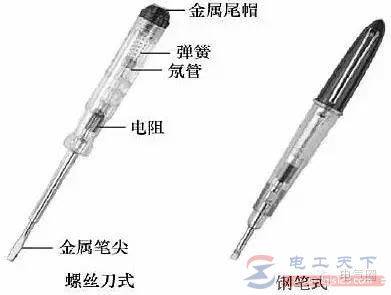

验电笔有钢笔式和螺丝刀式两种,外形与结构如下图:

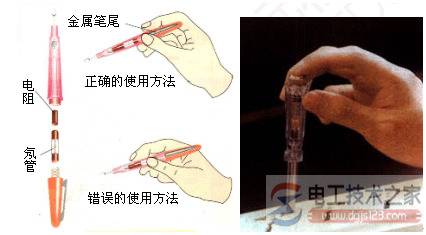

低压验电器(验电笔)的结构与原理图解

验电笔主要由氖管、电阻、弹簧及笔端、笔尾的金属体构成,测电笔的测试范围多为60V~500V。

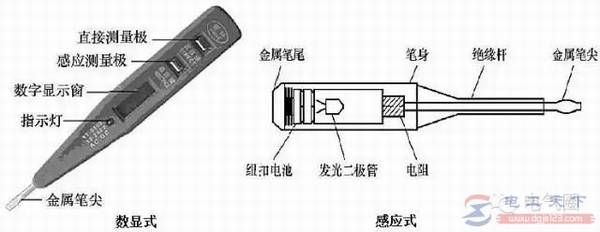

电笔的其他两种形式,分别是可进行断点测量的数显式电笔、可以测量线路通断的由发光二极管和内置电池组成的感应式测电笔。

低压验电器(验电笔)的结构与原理图解

2、验电笔的验电原理

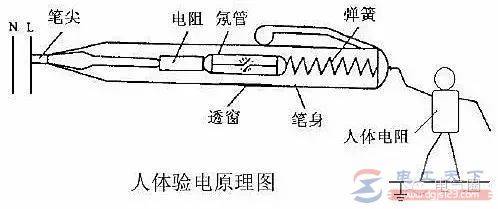

当使用验电笔时,被测带电体通过电笔、人体与大地之间形成电位差(被测物体与大地之间的电位差超过60V),产生电场,电笔中的氖管在电场作用下便可发光。

低压验电器(验电笔)的结构与原理图解
