交流毫伏表的测量使用问题


有关交流毫伏表的测量的使用问题,交流毫伏表的使用注意事项,包括毫伏表的机械调零,接通电源,毫伏表量程的调整,晶体管毫伏表的用法,晶体管毫伏表正弦波有效值。

交流毫伏表使用注意事项

交流毫伏表的测量使用问题

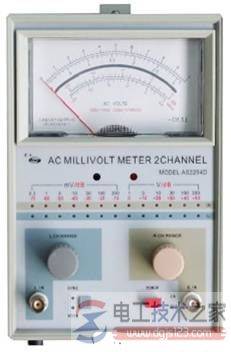

图1:交流毫伏表

1、机械调零

在通电前,先调整电表指示的机械零位。

2、接通电源

按下电源开关,发光二极管灯亮,仪器立刻工作,为保证性能稳定,可预热10分钟后使用。

3、将量程开关置于适当量程,再加入测量信号。若测量电压未知,应将量程开关置于最大档,然后逐渐减小量程。

4、当选10V,1V,0.1V,10mV,1mV量程时,读数看表头中满刻度为10的表盘;当选30V,3V,0.3V,30mV,3mV量程时,读数看表头中满刻度为3的表盘。例如:当选用0.3V的挡位,读数时看满刻度为3的表盘,若此时指针指在1的位置上,则实际测量电压为有效值0.1V。

5、晶体管毫伏表使用时应垂直放置,待测信号通过信号线经输入插座进入晶体管毫伏表。 来自:电工天下

6、在测量前要先估计待测信号电压的大小,选择量程开关。若不知待测信号的电压范围,则先将量程开关置于最大档,再根据信号电压实际大小调整到合适的位置上。为了减少测量误差,应使表头的指针指在电表满刻度的1/3以上区域。

7、晶体管毫伏表指示的为正弦波的有效值,若待测信号是失真波形,其读数没有意义。

8、晶体管毫伏表在小量程(小于1V)时,输入端不允许开路。毫伏表输入端开路时,由于外界感应信号的影响,指针可能超量程偏转。为避免外界干扰电压进入仪表造成指针碰弯仪表损坏,不测量时,应选较大量程(10V或以上)。

9、毫伏表是按正弦电压有效值刻度的,如果被测信号不是正弦波,则会引起很大误差。
