三线制涡街流量计怎么接线


三线制涡街流量计的接线方法

以下重点介绍了涡街流量计的接线方法,涡街流量计的接线分为二线制接线、三线制接线二种,根据现场输出信号的不同,其接线不同。

以大泉流量DQVF涡街流量计为例,此涡街流量计的接线端子相同,只是在接三线制输出时要对端子进行重组。

三线制涡街流量计怎么接线

图1:涡街流量计的接线盒内部组图

打开后盖接线盒,可以看到一排的接线端子,分别有电源、电流输出、RS485以及脉冲与当量输出的端子。

三线制涡街流量计怎么接线

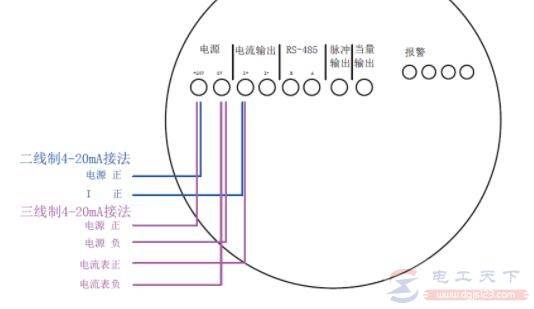

图2:涡街流量计三线制接线示意图

为方便对各个端子进行详细说明,根据端子的布局画了一张草图,三线制输出4-20mA接法,可以参照以下图片来连接。

三线制涡街流量计怎么接线

图3:涡街流量计图片

涡街流量计电源为直接供电接法,一般用这种方法的较少,多数涡街流量计采用三线制接线。
