直流电桥测量电阻的工作原理说明


有关直流电桥的知识,如何用直流电桥测量电阻值的大小,其测量原理是什么,在测量时如何用用到“平衡电桥”的概念,下面一起来了解下。

1、直流单臂电桥测量电阻的原理

假设四个电阻固定,当s闭合时,若满足“R3*R2=R1*R4”,即对角的电阻乘积相等,则此时Ucd等于0,就是cd间没有电压。

利用这一原理,当等式两边四个量中的一个为未知量时,如果调节其余三个电阻的值,可以使等式成立,那么用公式即可得到未知量。

2、平衡电桥的概念

只要等式两边各有一个可以调节的可变电阻,那么另外二个电阻有一个是定值,则余下的另外一个就一定能得到阻值。

使用这一原理可以做成电阻测量箱,而此原理用的就是“电桥”的概念,或者“平衡电桥”的概念。

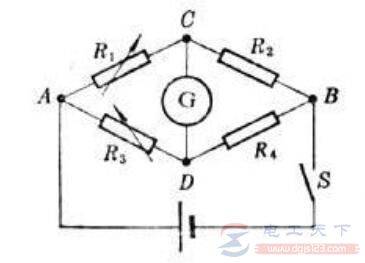

3、测量电阻图

直流电桥测量电阻的工作原理说明

图1:直流电桥测量电阻
