电桥法测电阻的原理

电桥电路是电磁测量中电路连接的一种基本方式,其测试灵敏,测量准确,使用方便,已在生产中得到了广泛应用。

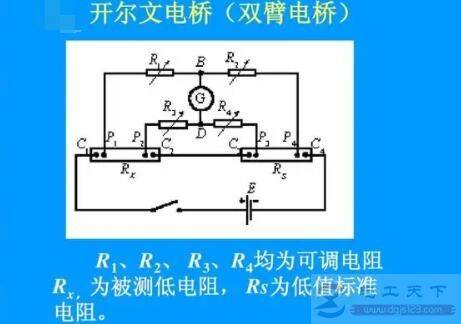

电桥有直流和交流之分,直流电桥主要用于测量电阻,直流单电桥常称惠斯登电桥,用于1~106W范围中值电阻测量;直流双电桥常称开尔文电桥,用于10-3~1W范围低值电阻测量。

电桥法测电阻的原理是什么

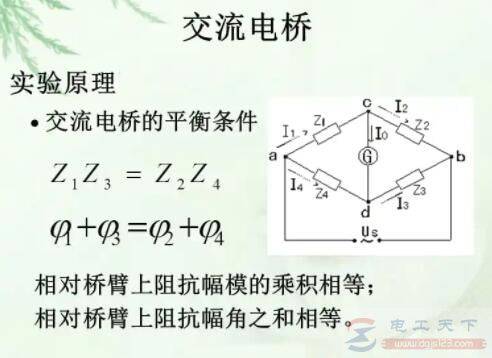

交流电桥除用于测量电阻之外,还可以测量电容、电感等电学量。另外,借助传感器还可以测定量一些非电学量,如温度、压力等,在非电量电测方法中有广泛应用。

当R1/R2=R/RX时,电流表上没有电流流过,此时电流表指针在正中央。一般来说,R1=R2,所以,当调节可变电阻R的时候,假如电流表的读书为零,RX=R,由此可以测出电阻RX。

一段导线上电流为0,也就是导线两端没有电流差,即在电桥电路中电流分别经过R1和R2后,电压降压是相等的,也就是U1=U3。

并联电路中各支路电压相等且等于总电压U,由此可推出Ur=Ux,Ur是未知电阻R上的电压降,Ux是滑动变阻器Rx上的电压降。
