直流电桥的定义,直流电桥的使用方法


有关直流电桥的知识,直流电桥是一种测量直流电阻或其变化量的电桥,这种电桥以惠斯登电桥线路为基础制作而成,其特点是简便、快速与醒目,以下介绍了直流电桥的使用方法,一起来看下。

一、直流电桥的定义

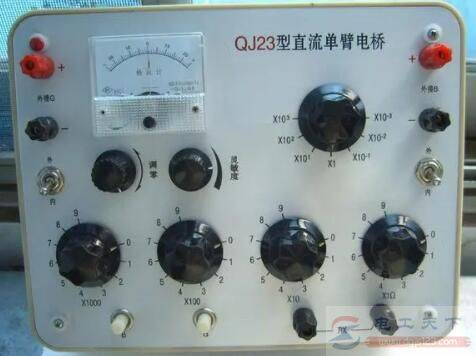

直流电桥是指测量直流电阻或其变化量的电桥,直流电桥是以惠斯登电桥线路为基础,用精密合金绕线电阻为基准的更新换代产品。

数字直流电具有同数字万用表一样的简便、快速、醒目的特点,并且保持了惠斯登电桥准确、稳定、可靠的优点。

直流电桥的定义,直流电桥的使用方法

二、直流电桥的使用方法

1、使用前,将仪器置于水平位置,把检流计锁扣打开,观察指针是否准确地指在零刻度上,如有偏差,应用零位调节器把指针调至零位。

2、用较粗较短的连接导线,将被测电阻接入,并将接头拧紧。接头接触不良时,将使电桥难以平衡,甚至可能损坏检流计。

3、估计被测电阻大致的数值,以便选择合适的倍率,此时要充分利用各旋钮,使每只旋钮都有数可读(单臂电桥),使电桥易于平衡,保证被测电阻的准确度。

4、进行测量时,先按下电源旋钮,经过一定时间后再按下检流计P按钮。此时,检流计开始向“+”或“-”偏转。如果向“+”的方向偏转,表示要增加比较臂电阻;反之,如果指针向“-”方向偏转,则应减小比较臂电阻。反复调节,使指针平稳准确地指在零位上,便可读取被测电阻数值,被测电阻数值为倍率数乘以测量臂电阻数。

5、测量完毕后,应断开检流计P按钮,再断开电源按钮,并将检流计锁扣锁上。有的检流计不装锁扣,在按钮断开后,自动将检流计短路,使可动部分在摆动时受到强烈的阻尼作用而得到保护。
