数字万用表检修方法与修理技巧


有关数字万用表的检修方法,包括感觉法、测电压法、短路法、断路法、测元件法、干扰法等,以及数字万用表的修理技巧,供大家学习参考。

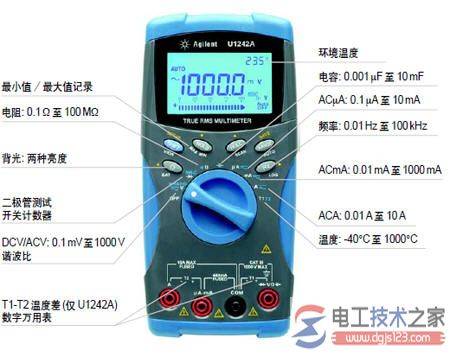

数字万用表检修方法与修理技巧

数字式仪表具有很高的灵敏度和准确度,其应用几乎遍及所有企业。

但由于其故障出现呈多因素,且遇到问题的随机性大,没有太多规律可循,修理难度较大。

因此,本人将多年工作实际中所积累的一些修理经验整理出来,以供从事本专业的同仁参考。

数字万用表检修方法与修理技巧

一、数字万用表的修理方法 寻找故障应先外后里,先易后难,化整为零,重点突破。其方法大致可分为以下几种:

1、感觉法

2、测电压法

3、短路法

4、断路法

5、测元件法

6、干扰法

二、数字万用表的修理技巧

若出现开路,重点检查电源开关和电池引线等。若出现短路,则需要采用断路法,逐步断开使用电源的元件,重点检查运算放大器、定时器及A/D转换器等。若出现短路,一般都不止损坏一块集成元件。

检查A/D转换器可以和基本表同时进行,相当于模拟式万用表的直流表头,具体检查方法:

(2)测量A/D转换器工作电压是否正常。根据表内所用A/D转换器型号,对应V+脚和COM脚,测量值与它的典型值相比较是否相符。

(3)测A/D转换器的基准电压,目前常用的数字万用表的基准电压一般都是100mV或1V,即测量VREF+与COM之间的直流电压,若偏离100mV或1V,可通过外接电位器进行调节。

(4)检查输入为零的显示数,把A/D转换器的正端IN+与负端IN-短接,使输入电压Vin=0,仪表显示“00.0"或“00.00"。

(5)检查显示器的全亮笔划。

把测试端TEST脚与正电源端V+短接,使逻辑地变成高电位,全部数字电路停止工作。因每个笔划上都加有直流电压,所以全部笔划亮对位表显示“1888",对位表显示“18888"。

若存在缺笔划现象,检查A/D转换器对应输出脚与导电胶(或联线),与显示器之间是否有接触不良和断线情况。

2、若个别档有问题,说明A/D转换器和电源部分都工作正常。因直流电压、电阻档共用一套分压电阻;交直流电流共用分流器;交流电压与交流电流共用一套AC/DC转换器;其它如Cx、HFE、F等都由独立的不同转换器组成。了解它们之间的关系,再根据电源图,就很容易找到故障部位。若测量小信号不准确或显示数字跳动大,则重点检查量程开关的接触是否良好。

3、若出现测量数据不稳,且数值总是累计增大,短接A/D转换器的输入端,显示数据不为零的情况,则一般是0.1μF的基准电容性能不良所引起的。

总之,一块故障万用表,经过适当的检测,首先要分析故障可能出现的部位,然后根据线路图找到故障位置进行更换和修复。

数字万用表是较精密的仪表,更换元件一定要用参数相同的元件,特别是更换A/D转换器,一定要采用生产厂家经严格筛选的集成块,否则将出现误差而达不到所需准确度。新换的A/D转换器,也需要按前面所述的方法进行检查,切不可因新而置信不疑。

遇到这种情况,最好是采用断路法,寻找故障点。

对烧坏碳化的部分要清除干净,达到绝缘要求。遇到由双面连线因过渡孔断裂而引起不能输入信号时,容易与转换开关不良的现象混淆而难以分开,这类故障宜采用短路法寻找故障点。
