万用表检测电线短路,不费力秒出结果


有一堆新买的电线,需要检测下电线有没有短路问题,以够影响后续使用,此时万用表就派上用场了,用万用表来检测电线短路,毫不费力,秒出结果。

万用表检测电线短路

1、检测方法

将电线二个端头的线芯分开,注意不要有交叉,不要相互碰到,然后将万用表打到(图1)上面的位置,将表笔分别搭到二种不同色的线头上,开始电线是否短路的测量操作。

万用表检测电线短路,不费力秒出结果

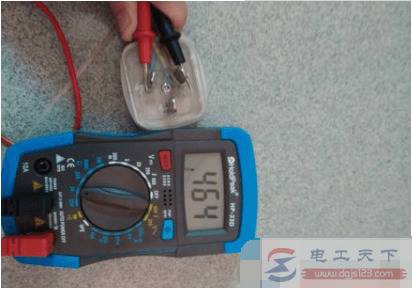

图1,万用表测量短路

2、检测结果

测量结果为0,表示两根线之间有短路。测量结果显示无穷大,则表示线路没有问题。

3、注意事项

在对电路进行短路测量时,先将电源的总闸关掉,然后将万用表开关调到1或10欧姆档,对同一组回路的两个线头进行测量,电阻几乎为0,则说明短路。

基本测量方法:

用万用表的欧姆x1档,测线路二端,阻值近于零则为短路,有一定量的阻值(根据线路中的负载而定)时,不能判断是否为短路,在电压一定时,阻值越小,流过线路的电流越大。

用万用表的欧姆1k档或10k档,测量线路的二端,若阻值无穷大,则表示开路。

万用表测量直流电压与交流电压

(1)直流电压的测量

如电池、电瓶等。将黑表笔插进“com”孔,红表笔插进“V Ω ”。把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。

数值直接从显示屏上读取,若显示为“1.”,则表明量程太小,就要加大量程后再测量。如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。

(2)交流电压的测量

表笔插孔与直流电压的测量一样,不过要将旋钮打到交流档“V~”处所需的量程。

交流电压无正负之分,测量方法跟前面相同。无论测交流或直流电压,一定要注意人身安全,不要随便用手触摸表笔的金属部分。

以上就是万用表测量线路短路的方法,并简单介绍了用万用表测量直流电压、交流电压的方法,希望对大家有所帮助。
