万用表怎么测量交流电流?


一、万用表测量交流电流的方法

测量交流电流的一般步骤:

1、电流表测量电流要串联在电路(电流表电阻很小,并联几乎就是短路了),要把万用表串联在一条线上(火线、零线均可,火线更好一点),之后再测量就可以了。

2、测量直流电流时,将万用表的一个转换开关置于直流电流挡,另一个转换开关置50uA。

到500mA的合适量程上,电流的量程选择和读数方法与电压一样。测量时必须先断开电路,然后按照电流从“+”到“-”的方向,将万用表串联到被测电路中,即电流从红表笔流入,从黑表笔流出。如果误将万用表与负载并联,则因表头的内阻很小,会造成短路烧毁仪表。其读数方法如下:实际值=指示值×量程/满偏。

3、测交流电压的方法与测量直流电压相似,所不同的是因交流电没有正、负之分,所以测量交流时,表棒也就不需分正、负。读数应看标有交流符号“AC”的刻度线上的指针位置。

参考图:

万用表怎么测量交流电流?

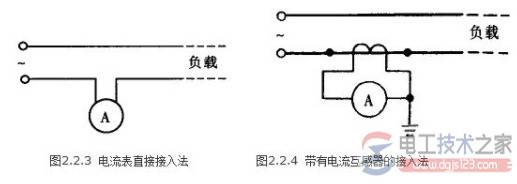

图1,万用表测量交流电流的方法

万用表怎么测量交流电流?

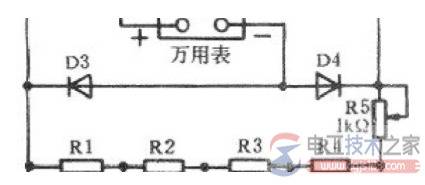

图2,u10型万用表测量交流电流

二、用什么仪表测量交流电流?

数字万能表可以测量10A以下的低频(200Hz以下)交流电流。

高频的交流电流,使用高频电压表配合标准电阻可以测量。

电流10A以上的交流电流可以使用钳形电流表测试。

一般的工频交流电用钳形电流表测量,10A以下可以找块配电柜上的电流表,配互感器的100或50A的表,不要互感器直接测量,50A表当5A表用,100当10A,可直接测交流电流。

数字表有交流电流档,普通指针式万用表虽没有交流电流档,也可测交流电流。方法是用四只电流和耐压符合要求的整流二极管接成桥式整流,交流负载串在桥式整流的输入端,直流电流表并在桥式整流直流输出端,这样流过负载的是交流电,流过电流表的是直流电(读数等于交流电流的平均值),经比较与交流电流表测的数值一致。
