mf-30型万用表怎么用,mf-30型万用表的用法注意事项


有关mf-30型万用表的使用方法,mf-30型万用表进行直流电流的测量,直流电压的测量,交流电流的测量,以及电阻的测量的方法图解。

mf-30型万用表的用法

1. 直流电流的测量

测量时万用表置于直流电流挡并与电路串联,如图2所示。要注意正、负极性。

当被测量的极性和大小事先不知时,应把电流量程置最大挡,然后把一支表笔固定a点,另一表笔在b点触碰一下,如图2(c)所示。若表针反方向偏转,则把表笔倒换进行测试,

mf-30型万用表怎么用,mf-30型万用表的用法注意事项

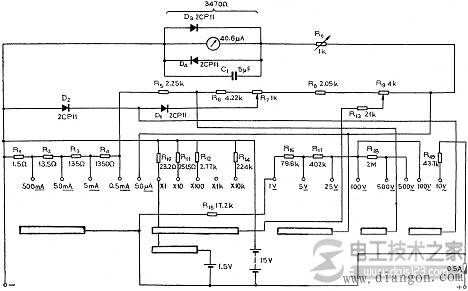

图1 mf-30型万用表电路

mf-30型万用表怎么用,mf-30型万用表的用法注意事项

图2 万用表测直流电流的接法

得到电流的大概数值后,再把电表开关旋到合适量程测出精细数值。

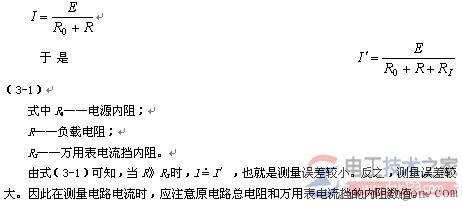

由于测电流时,万用表是串联在电路中的,电表的内阻成了电路电阻的一部分,因而电路的电流由原来的i减小到测量时的i′,如图2(a)、(b)所示。i、i′分别为:

mf-30型万用表怎么用,mf-30型万用表的用法注意事项

2. 直流电压的测量

测量电压时,把万用表转换开关放置在电压挡,并与被测电压两端并联连接如图3所示。若被测量电压极性或大小不知时,应进行试测,测试方法和测电流时方法相同。

mf-30型万用表怎么用,mf-30型万用表的用法注意事项

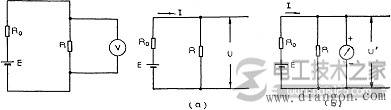

图3 万用表测电压时的连接法,图4电压表内阻对测量的影响

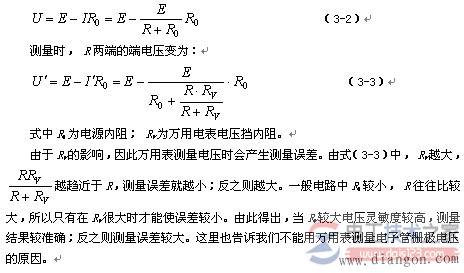

测量电压时,同样应注意万用表电压挡内阻的影响,如图4所示。测量前负载r两端的电压为:

mf-30型万用表怎么用,mf-30型万用表的用法注意事项

3. 交流电压的测量

测交流电压与测直流电压方法相同,不再赘述。

交流电源的内阻一般很小,测量交流电压时通常不考虑。不过对交流电压的频率和波形必须注意。

万用表的交流标尺刻度是按正弦波的平均值与有效值的比值、整流电路的形式和整流元件的效率三者的乘积,即整流电路的工作总效率k0调整标定的。当用万用表测量的电压波形失真或者是非正弦波时,误差会显著增大。如被测交流量的频率超出使用范围,误差也将增大。

4. 电阻的测量

测量时,先将开关旋至“ω”挡适当量程上,把测试表笔短接,调节调零电位器使指针指在欧姆零位。然后分开表笔,进行测量。

为了提高测量的准确度,倍率的选择,应使被测电阻接近该挡的欧姆中心值。如果指针偏转过大或过小量程,则误差增大。

测电阻时,不允许被测元件带电,所以必须先切断被测电路的电源。

测试时双手不同时触及电阻两端,否则等于在被测电阻上并联了一个人体电阻,增加了测试误差。

5. 音频电平的测量

电平测量可用专门的测试仪表测量,但是也可以用万用表进行测量。它的测量方法简单、方便,可以获得电平的大概数值。

mf-30型万用表怎么用,mf-30型万用表的用法注意事项

图5 测量电平的电路

测量时,万用表置于10v交流电压挡,测量方法与测交流电压方法基本相同。但测电平时,必须配上600ω负载,如图5,如果原来就有600ω电阻,则不须再加。

若电表置于交流电平其它挡,则应外加一个固定值。如50v量程测电平应加14db; 100v量程测电平应加20db; 250v量程测电平,则应加28db。
