电流互感器型号中字母含义各代表什么?


有关电流互感器型号中字母的含义,互感器型号由2~4位拼音字母及数字组成,表示电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。

电流互感器型号中字母含义

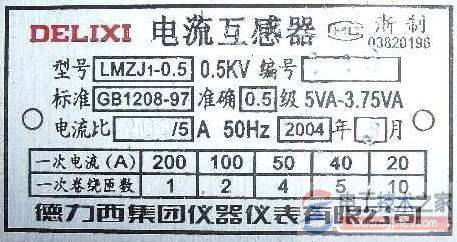

电流互感器的型号是由2~4位拼音字母及数字组成。

通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。横线后面的数字表示绝缘结构的电压等级(4级)。

电流互感器型号中字母的含义:

电流互感器型号中字母含义各代表什么?

L:在第一位,表示电流互感器;

D:在第二位,表示单匝贯穿式,在型号的最后一个字母时表示差动保护用(部分生产厂用B或C标出)

F:在第二位,表示复匝贯穿式

Q:在第二位,表示线圈型,在第四位,表示加强型;

M:在第二位,表示母线式;

R:在第二位,表示装入式;

A:在第二位,表示穿墙式;

C:在第二位,表示瓷套式,在第三位,表示瓷绝缘;

Z:在第三位,表示浇注绝缘;

J:在第三位,表示加大容量加强型,在第四位,表示加大容量;

G:在第三位,表示改进型;

W:在第三位,表示户外型;
