多种电流互感器的接线图说明


有关电流互感器的接线方法,不同种类的电流互感器,以及在不同应用环境下,其接线方式有所不同,以下介绍了单台电流互感器的接线图,两相不完全星形接线形式电流互感器接线图等,供大家学习。

多种电流互感器的接线图

1、单台电流互感器接线图

只能反映单相电流的情况,适用于需要测量一相电流的情况。

多种电流互感器的接线图说明

图1:单台电流互感器接线图

2、三相完全星形接线和三角形接线形式电流互感器接线图

三相电流互感器能够及时准确了解三相负荷的变化情况。

多种电流互感器的接线图说明

图2:三相完全星形电流互感器接线图

多种电流互感器的接线图说明

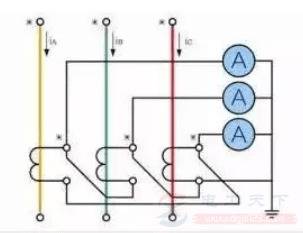

图3:三相完全角形电流互感器接线图

3、两相不完全星形接线形式电流互感器接线图

在实际工作中用得最多,但仅限于三相三线制系统。节省了一台电流互感器,根据三相矢量和为零的原理,用A、C相的电流算出B相电流。

多种电流互感器的接线图说明

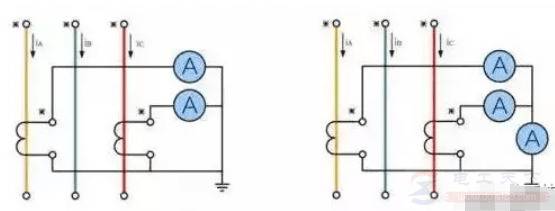

图4:两相不完全星形接线形式电流互感器接线图

4、两相差电流接线形式电流互感器接线图

仅用于三相三线制电路中,这种接线的优点是不仅节省一块电流互感器,而且可以用一块继电器反映三相电路中的各种相间短路故障,也就是用最少的继电器完成三相过电流保护,节省投入。

多种电流互感器的接线图说明

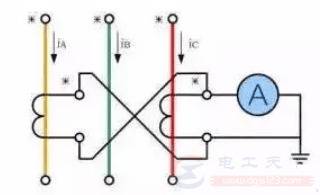

图5:两相差电流接线形式电流互感器接线图
