电容式传感器的基本工作原理


有关电容传感器的小知识,这里说一说电容式传感器的工作原理,这种传感器可以将被测物理量或机械量转换成为电容量变化,一起来从原理上来看下电容式传感器是如何工作的。

电容式传感器的工作原理

1、基本原理

电容式传感器是一种具有可变参数的电容器,以各种类型的电容器作为传感元件,将被测物理量或机械量转换成为电容量变化。

电容式传感器又被称为电容式物位计,电容式物位计的电容检测元件根据圆筒形电容器原理进行工作。

2、应用范围

电容式传感器的应用范围较广,主要用于位移、角度、振动、速度、压力、成分分析、介质特性等的测量。

3、主要特点

电容式传感器具有使用方便、结构简单、灵敏度高、价格便宜等特点,最为常用的是平行板型电容器或圆筒型电容器。

4、测量方法

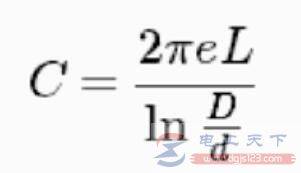

电容器由两个绝缘的同轴圆柱极板内电极和外电极组成,在两筒之间充以介电常数为ε的电解质时,两圆筒间的电容量为:

电容式传感器的基本工作原理

式中L为两筒相互重合部分的长度;D为外筒电极的直径;d为内筒电极的直径;e为中间介质的电介常数。

在实际测量中,D、d、e基本不变,测得C即可知道液位的高低。

5、注意事项

电容式传感器以各种类型的电容器作为传感元件,被测量变化将导致电容器电容量变化,通过测量电路,可把电容量的变化转换为电信号输出。

在测知电信号的大小后,可以判断被测量物体的大小,这便是电容式传感器的基本工作原理。

以上简单介绍了电容式传感器的基本工作原理,希望对大家有所帮助。
