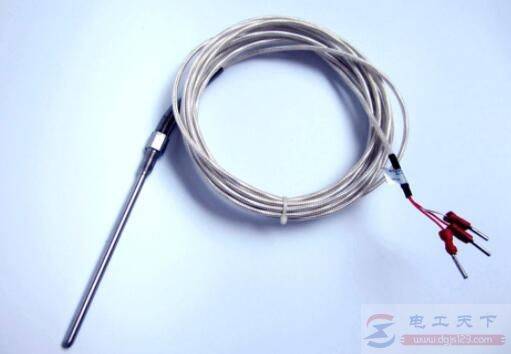

pt100温度传感器显示负数是什么原因


pt100温度显示负数

pt100温度传感器显示负数,主要是由于PT100热电阻使用时间过长,振动或保护套管腐蚀,使得PT100损坏,电阻小于100欧姆,所以就会显示负值。

显示负温的可能原因很多,比如接线错误,pt100损害,二次仪表问题等。

可以把三跟线在常温下测度下,两跟两跟的测试,一共三种组合,常温环境中有两种阻值应在111左右。如果高太多或太低,那么就可能是pt100的问题,反之就是接线或二次仪表的问题。

三根线的PT100温度传感器有两根是通的,另一根有电阻值,PT100在0度时的电阻是100欧,50度是119.4欧,电阻是线性的,28度对应约110多一点,如果阻值不对,就换PT100,否则就查下显示仪表有没有问题。

pt100温度传感器显示负数是什么原因

PT100温度传感器有无正负极之分

温度传感器pt100,又称为铂热电阻,就是由金属铂制造的一种电阻,与普通电阻一样,没有正负极性之分。

但是,pt100分为两线制、三线制和四线制,在接线时注意正确的接线方式。

温度传感器引线的三种方式

二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合

三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的最常用的引线电阻。

四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。

总结:

1、由于电阻没有极性,两线制PT100使用时,两根引线可以互换。

2、对于三线制pt100,其中有一根线单独连接到电阻的一端(称为A),另外两根连接到电阻的另外一端(称为B、C),B和C本质上没有区别。因此,尽管PT100本身没有极性,B和C可互换,但是不能和A互换。

3、对于四线制pt100,电阻的两端分别引出两根线,一根称为电流线,另一根称为电压线。测量时,电流从两根电流线流过,电压线测量时几乎没有电流,也就没有压降,因此电压线两端,反映的是不包含引线电阻在内的PT100电阻。这样,测量到的电阻值不受引线长度的影响,可以更加准确的测量温度。这种pt100,电压线和电流线均可互换,但需要成对互换。

PT100虽然没有极性,但在测量时不能随意互换引线。
