倾角传感器的类型,倾角传感器的基本参数


倾角传感器是姿态传感器的一种,主要应用在物体状态的水平检测,同时具备测量角度的大小,那么倾角传感器的类型有哪些,倾角传感器的五大基本参数是什么,下面一起来了解下。

一、倾角传感器的类型

倾角传感器基本分为两种类型,发下:

1、静态倾角传感器

其基本原理是牛顿第二定律,这类型的传感器多应用于静态或准静态物体的监测,已成为在大坝,桥梁,建筑,高空作业平台车的角度检测等行业不可缺少的测量工具。

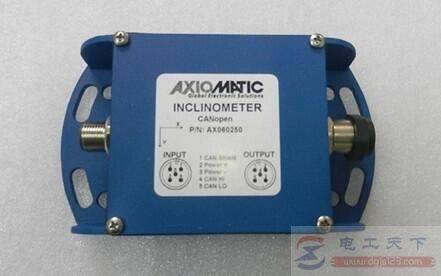

倾角传感器的类型,倾角传感器的基本参数

2、动态倾角传感器

这类传感器采用最新的惯导技术,避免传感器在运动,振动过程中精度丧失的问题,可以应用于无人机、智慧农业、工程机械和机器人等运动载体,在运动中高精度测量载体的姿态。

所以,在选择传感器时,需要根据自身的实际需求来选择适合的倾角传感器。

二、倾角传感器的基本参数

以下是倾角传感器的五大基本参数,一是量程,二是精度,三是零点偏移,四是频率响应,五是迟滞,下面具体来看下。

1、量程

量程是传感器能测量到的最大范围,指测量上下极限之差的值。每个传感器都有自身的测量范围,被测量处在这一范围内时,传感器的输出信号才会保持一定的准确性。量程1G以内的加速度传感器当作倾角传感器来使用,量程超过1G做为加速度传感器或者振动传感器来使用。量程越大,精度越小。双轴倾角传感器可在±90°范围内选择量程,单轴倾角传感器则在垂直方向360°选择。

2、精度

在测试测量过程中,测量误差是不可避免的,误差主要有系统误差和随机误差两种。导致系统误差的原因诸如测量原理及算法固有的误差、标定不准确、环境温度影响、材料缺陷等,可以用准确度来反映系统误差的影响程度。引起随机误差的原因有传动部件间隙、电子元件老化等,可以用精密度来反映随机误差的影响程度。精度则是一种反应系统误差和随机误差的综合指标,精度越高意味着准确度和精密度就越高。

3、零点偏移

零点漂移是指传感器的输入量恒为零的情况下,传感器的输出值仍会有一定程度的小幅变化。引起零点漂移的原因有很多,比如传感器内敏感元件的特性随时间而变化、应力释放、元件老化、电荷泄露、环境温度变化等。其中,环境温度变化引起的零点漂移是最为常见的现象。

4、频率响应

频率响应特性决定了被测量的频率范围,必须允许频率范围内不失真的测量条件,实际上传感器的响应会有一定的延迟。传感器频率响应越高,可测的信号范围频率范围就宽,同时干扰就越大。传感器频率响应越低,可测的信号范围频率范围就窄,同时干扰就越低。

在实际应用中,大量的被测量是时间变化的信号,比如电流值的变化、物体位移的变化、加速度的变化等。这就要求传感器的输出量不仅要精确地反映被测量的大小,还需要跟得上被测量变化的快慢。

在传感器的频响范围内,其输出量的幅值在一定范围内有个小幅变化(最大衰减为0.707)。

因此,当输入值做正弦变化时,一般认为输出值是可以正确反映输入值的,但当输入值变化的频率更高时,输出值将会产生明显的衰减,导致较大的测量失真。

5、迟滞

传感器的迟滞是指当输入量从小变大或从大变小时,所得到的传感器输出曲线一般是不重合的。对于同样大小的输入信号,当传感器处于正行程或反行时,其输出值不一样大,会有一个差值。

产生迟滞现象的主要原因包括传感器敏感元件的材料特性、机械结构特性等,例如运动部件的摩擦、传动机构间隙、磁性敏感元件的磁滞等。
