电压互感器vv接线图是什么样的?


有关电压互感器vv接线图的说明,单相电压互感器,哪一个引出端当A,哪一个引出端当X都无所谓,只是需要将电压互感器的二次引出端和一次相对应就行,而应在二次中性点接地。

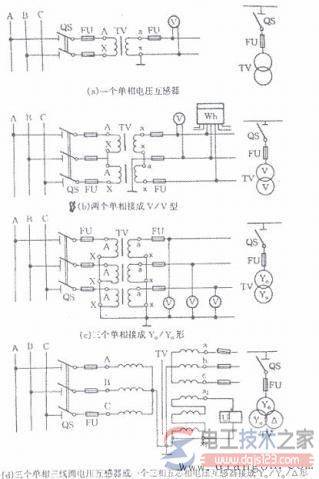

电压互感器vv接线图

如图:

电压互感器vv接线图是什么样的?

电压互感器vv接线,由两只单相电压互感器组成的V-V形接线时,其一次侧是不允许接地的,因为这相当于系统的一相直接接地。

但对这样的单相电压互感器,哪一个引出端当A,哪一个引出端当X都无所谓,只是需要将电压互感器的二次引出端和一次相对应就行,而应在二次中性点接地。
