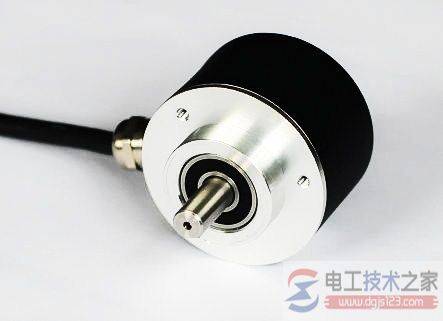

【图】角度传感器质量判断标准与选择方法


有关角度传感器质量判断标准,在选择角度传感器时,角度传感器的灵敏度越高越好,其次还要考虑角度传感器的频率响应特性、线性范围与稳定性等要素,还应对其使用环境进行调查,根据使用环境选择合适的传感器。

角度传感器质量的判断标准

【图】角度传感器质量判断标准与选择方法

1、灵敏度的选择

通常,在角度传感器的线性范围内,希望角度传感器的灵敏度越高越好。因为只有灵敏度高时,与被测量变化对应的输出信号的值才比较大,有利于信号处理。

注意,传感器的灵敏度高,与被测量无关的外界噪声也容易混入,也会被放大系统放大,影响测量精度。

因此,要求传感器本身应具有较高的信噪比,尽员减少从外界引入的厂扰信号。

传感器的灵敏度是有方向性的。当被测量是单向量,而且对其方向性要求较高,则应选择其它方向灵敏度小的传感器;如果被测量是多维向量,则要求传感器的交叉灵敏度越小越好。

2、频率响应特性

角度传感器的频率响应特性决定了被测量的频率范围,必须在允许频率范围内保持不失真的测量条件,实际上传感器的响应总有—定延迟,希望延迟时间越短越好。

传感器的频率响应高,可测的信号频率范围就宽,而由于受到结构特性的影响,机械系统的惯性较大,因有频率低的传感器可测信号的频率较低。

在动态测量中,应根据信号的特点(稳态、瞬态、随机等)响应特性,以免产生过火的误差。

3、线性范围

角度传感器的线形范围是指输出与输入成正比的范围。以理论上讲,在此范围内,灵敏度保持定值。

传感器的线性范围越宽,则其量程越大,并且能保证一定的测量精度。在选择传感器时,当传感器的种类确定以后首先要看其量程是否满足要求。

任何传感器都不能保证绝对的线性,其线性度也是相对的。

当所要求测量精度比较低时,在一定的范围内,可将非线性误差较小的传感器近似看作线性的,这会给测量带来极大的方便。

4、稳定性

传感器使用一段时间后,其性能保持不变化的能力称为稳定性。

影响传感器长期稳定性的因素除传感器本身结构外,主要是传感器的使用环境。因此,要使传感器具有良好的稳定性,传感器必须要有较强的环境适应能力。

另外,在选择角度传感器之前,应对其使用环境进行调查,并根据具体的使用环境选择合适的传感器,或采取适当的措施,减小环境的影响。
