霍尔线性集成传感器的结构与技术特性


有关霍尔线性集成传感器的结构与技术特性,霍尔线性集成传感器的输出电压与外加磁场强度呈线性比例关系,一般由霍尔元件、恒流源和线性放大器组成,霍尔线性集成传感器的技术特性如图。

霍尔线性集成传感器

一、霍尔线性集成传感器的结构

霍尔线性集成传感器的输出电压与外加磁场强度呈线性比例关系。

这类传感器一般由霍尔元件、恒流源和线性放大器组成,做在一个芯片上,它的输出为模拟电压信号,并且与外加磁感应强度呈线性关系。

因此霍尔线性传感器广泛用于位置、力、重量、厚度、速度、磁场、电流等的测址或控制。>> 霍尔压力传感器的工作原理

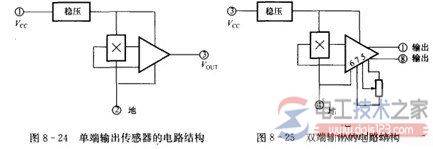

霍尔线性集成传感器有单端输出和双端输出两种,它们的电路结构分别见图8-24和图8-25。

霍尔线性集成传感器的结构与技术特性

单端输出的传感器是一个三端器件,它的输出电压对外加磁场的微小变化能做出线性响应。

通常将输出电压用电容交连到外接放大器,将输出电压放大到较高的水平。其典型产品是SI3501T。

双端输出的传感器是一个8脚双列直插封装器件,它可提供差动射极跟随输出,还可提供输出失调调零。其典型的产品是SL3501M。

2、霍尔线性集成传感器的技术特性

霍尔线性集成传感器的结构与技术特性

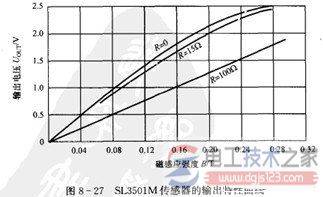

传感器的输出特性见图8-26和图8-27。
