接近开关接线图(槽型光电开关接线)


有关接近开关的接线图,接近开关有两线制和三线制的区别,两线制中接近开关与负载串联后接到电源,PLC数字输入模块的三线制接近开关的型式选择,槽型光电开关接线方法。

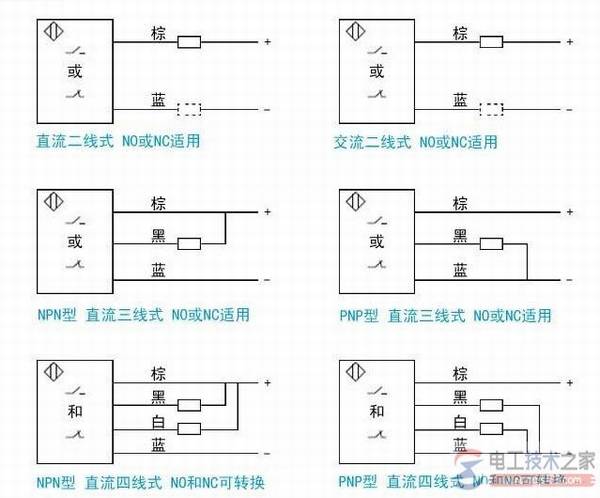

接近开关的接线图

接近开关接线图(槽型光电开关接线)

接近开关接线图(槽型光电开关接线)

槽型光电开关接线

光电开关那个二极管是发光二极管,输出则是光敏三极管,C就是集电极,E则是发射极。

一般三极管作开关使用时,通常都用集电极作输出端。

1、一般接法:二极管为输入端,E接地,C接负载,负载的另一端需要接正电源。这种接法适用范围比较广。

2、特殊接法:二极管为输入端,C接电源正,E接负载,负载的另一端需要接地。该接法仅适用于负载等效电阻很小的时候(几十欧姆以内),如果负载等效电阻比较大,可能会引起开关三极管工作点不正常,导致开关工作不可靠。

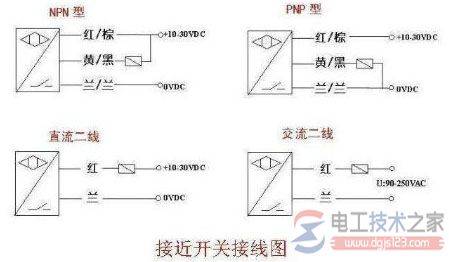

两线与三线接近开关的区别

1)接近开关有两线制和三线制之区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。

2)两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。

3)三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。

负载的另一端:对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端。

4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器plc的数字量输入模块。

5)注意接到plc数字输入模块的三线制接近开关的型式选择。

plc数字量输入模块一般可分为两类:一类的公共输入端为电源0V,电流从输入模块流出(日本模式),此时,一定要选用NPN型接近开关;另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入(欧洲模式),此时,一定要选用PNP型接近开关。千万不要选错了。

6)两线制接近开关受工作条件的限制,导通时开关本身产生一定压降,截止时又有一定的剩余电流流过,选用时应予考虑。三线制接近开关虽多了一根线,但不受剩余电流之类不利因素的困扰,工作更为可靠。

7)有的厂商将接近开关的“常开”和“常闭”信号同时引出,或增加其它功能,此种情况,请按产品说明书具体接线。

注:标识含义:

bk(black)黑色:一般为输出线,输出为常开。

bn(brown)棕色:一般为电源线,接电源正极。

bu(blue)蓝色:一般为电源线,接电源负极。

wh(white)白色:一般为输出线,输出为常闭。

npn:黑色一端接负载,负载另外一端接电源正极。

pnp:黑色一端接负载,负载另外一端接电源负极。
