接近开关的接线图与使用方法


有关接近开关的接线图,接近开关又称无触点行程开关,可以完成行程控制和限位保护外,还是一种非接触型的检测装置,接近开关的接线,接近开关的应用场合与安装注意事项。

接近开关的接线图

接近开关(Proximity switch)又称无触点行程开关,如下图。

接近开关的接线图与使用方法

主要用来进行检测位置,是指当物体与其接近到设定医离时就可以发出“动作”信号的开关,它无须和物体直接接触,是反映某种状态的开关。

它除可以完成行程控制和限位保护外,还是一种非接触型的检测装置,可用于变频计数器、液面控制等。

接近开关的特点:工作可靠、寿命长、功耗低、操作频率高以及适应恶劣的工作环境等。

1、接近开关的接线方法

在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。当接近开关检测到档块时,就会有限位信号或参考点减速信号产生。

接线方法如图1。
接近开关的接线图与使用方法

图1 接近开关的接线

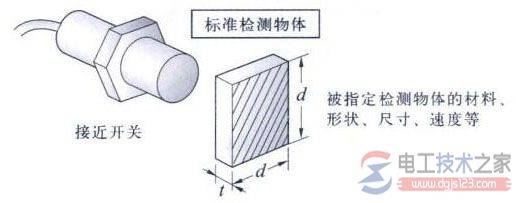

无论是哪一种接近开关,在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素,如图2。
接近开关的接线图与使用方法

图2  接近开关的使用场合

在接近开关安装与选用中,必须认真考虑检测距离、设定距离,保证THWSKW一2A上的接近开关可靠动作。

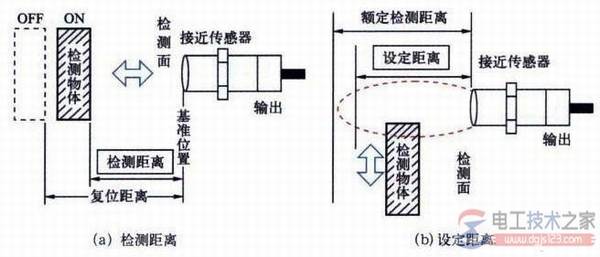

安装距离注意说明,如图3。

接近开关的接线图与使用方法

图3  安装距离注意说明

在一些精度要求不是很高的场合,接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。

但在一些要求较高的场合,往往用光电编码器来测量旋转位移或者间接测量直线位移。
