一例发光二极管电压测量的电路图


有关发光二极管的知识,介绍了发光二极管的电路构成,以及对这一个简单发光二极管进行电压测量的电路图,有需要的朋友参考下。

发光二极管电压测量的电路图

1、电路构成

用发光二极管指示4个不同电平级别的电压,电路中RS339是四比较器。

2、电压测量

当输入电压超过某一比较器的参考电压时,该比较器及下面的比较器都输出低电平,发光管发光,指示出输入电压的高低。

LED1是零点电压指示发光二极管,作为该电路的电压参考点,它总是导通的。

如下图:

一例发光二极管电压测量的电路图

发光二极管的测量方法

发光二极管的好坏怎么测量,在二极管两端加一个较低的电压就可以使发光二极管发光。对于普通的发光二极管,其工作电压大约为1.7-2.5V左右。

万用表有有二极管档位,该档位会输出一定范围的电压,大约为2.0-2.8V左右,可以用来检测普通发光二极管的好坏情况。

检测方法

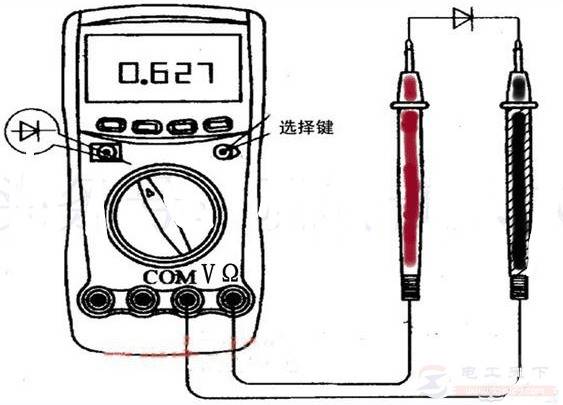

将万用表的档位拨至二极管档位,红色表笔插入VΩ插孔,黑色表笔插入COM插孔。将红色表笔接触发光二极管的正极,黑色表笔接触发光二极管的负极,如果发光二极管被点亮,则发光二极管就是好的。测量示意图如下图所示。

一例发光二极管电压测量的电路图

对于工作电压较大的发光二极管,使用万用表可能无法判断好坏,这种情况下需要更高一点的电压,比如3V的纽扣电池、9V的蓄电池,甚至可调的稳压电源等。

将电池的正极引出接到发光二极管的正极,负极引出接到发光二极管的负极,如果发光二极管被点亮则是正常的。

注意,串联一个阻值不太大的电阻,可以防目电流过大烧坏发光二极管。

一般发光二极管的电压是多少

红色2113发光二极管的工作电压最低,约1.6-1.7V;其次是普5261绿色、黄色,1.7-1.8V;白4102色1.8-1.9V;橙色1.8V-2.4V;蓝、白、翠绿电1653压范围:2.8V-3.5V。

发光二极管的反向耐压只有用兆欧表和万能表测量。

一例发光二极管电压测量的电路图

将二极管反向接到兆欧表两端,并用万能表的500V档监测二极管的电压,逐渐增加兆欧表的电压,二极管被击穿时,电压不会继续升高的,这时万能表指示的电压就是二极管的反向耐压,一般只有几十伏。

在进行测量时,兆欧表的电流很小,不用担心二极管损坏,标准测试电流为20MA。
