一文看懂万用表检测红外发光二极管的方法


有关发光二极管的检测方法,以红外发光二极管为例,介绍了万用表检测发光二极管好坏的方法,红外发光二极管所发射的红外光人眼看不到,在检测时需要借助万用表,一起来看下具体的检测方法。

万用表检测红外发光二极管的方法

红外发光二极管的正向压降一般为1.3~2.5V,可以使用指针式万用表R×10k档测量红外发光管的正、反向电阻。

在正常状态时,正向电阻值约为15~40kΩ(此值越小越好),反向电阻一般大于500kΩ。

一文看懂万用表检测红外发光二极管的方法

共分为三种情况

1、测得正、反向电阻值均接近零,则说明该红外发光二极管内部已击穿损坏。

2、测得正、反向电阻值均为无穷大,则说明该二极管已开路损坏。

3、测得的反向电阻值远远小于500kΩ,则说明该二极管已漏电损坏。

红外发光二极管所发射的红外光人眼看不到。除使用上述方法判断PN结好坏,建议准备一只光敏器件(如2CR、2DR型硅光电池)作接收器,用万用表测光电池两端电压的变化情况,来判断红外发光二极管加上适当正向电流后是否发射红外光。

目测法判断发光二极管的正、负电极(适用于红外发光二极管和透明树脂封装的普通发光二极管)

发光二极管有两个引脚,通常长引脚为正极,短引脚为负极。红外发光二极管和透明封装的普通发光二极管,其管壳内的电极清晰可见,内部电极较宽较大的一个为负极,而较窄且小的一个为正极。

红外发光二极管的检测

1、判别红外发光二极管的引脚极性正、负电极。红外线发光二极管有两个引脚,通常长引脚为正极,短引脚为负极。因红外线发光二极管呈透明状,所以管壳内的电极清晰可见,内部电极较宽较大的一个为负极,而较窄且小的一个为正极。

2、将万用表置于R×1k挡,测量红外发光二极管的正、反向电阻,通常,正向电阻应在30k左右,反向电阻要在500k以上,这样的管子才可正常使用。要求反向电阻越大越好。838电子

红外接收二极管的判断

1、识别管脚极性

注意:是接收二极管不是一体化接收头。

(1)从外观上识别。常见的红外线接收二极管外观颜色呈黑色。识别引脚时,面对受光视窗,从左至右,分别为正极和负极。

另外,在红外线接收二极管的管体顶端有一个小斜切平面,通常带有此斜切平面一端的引脚为负极,另一端为正极。

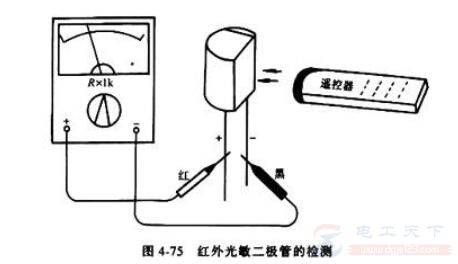

(2)将万用表置于R×1k挡,用来判别普通二极管正、负电极的方法进行检查,即交换红、黑表笔两次测量管子两引脚间的电阻值,正常时,所得阻值应为一大一小。以阻值较小的一次为准,红表笔所接的管脚为负极,黑表笔所接的管脚为正极。

2、检测性能好坏

用万用表电阻挡测量红外接收二极管正、反向电阻,根据正、反向电阻值的大小,即可初步判断红外接收二极管的好坏。

红外发光二极管的检测方法

1、判别红外发光二极管的引脚极性正、负电极。红外线发光二极管有两个引脚,通常长引脚为正极,短引脚为负极。

红外线发光二极管呈透明状,所以管壳内的电极清晰可见,内部电极较宽较大的一个为负极,而较窄且小的一个为正极。

2、将万用表置于R×1k挡,测量红外发光二极管的正、反向电阻,通常,正向电阻应在30k左右,反向电阻要在500k以上。要求反向电阻越大越好。
