有关发光二极管是否接电阻及电阻接线的问题,在使用发光二极管时,电阻应该怎么接线,以及使用恒流源的实例,这里总结了发光二极管电阻的接线方法,供大家学习。

发光二极管电阻的接线方法

发光二极管的最佳电源是恒流源,与日光灯、节能灯用镇流器,氙灯、钠灯最好用恒功率源,扩音机、收音机必须用电压源一样,这些均由负载的特点决定。

在使用恒流源的情况下,发光二极管才可以更长期稳定的运作,下面举例说明发光二极管为何要用恒流源,发光二极管电阻接法哪一种更好,一起来看下。

电阻的接法

例1:1护栏灯用108个白光LED,每只LED预设电流为13~14mA。

(1)用电压源的接法:(耗电5.8w)

方法一:每组串6灯加限流电阻,后并18组,需电源24V,240mA

方法二:每组串3灯加限流电阻,后并36组,需电源12V,480mA

注:限流电阻=(电源电压-串联LED灯组电压)÷预设LED灯流

(2)用恒流源的接法:(耗电4.8W,节电20%)

方法一:每组并18灯加并1个保护稳压管,后串6组,需电源20V,240mA

方法二:每组并12灯加并1个保护稳压管,后串9组,需电源30V,160mA

方法三:每组并6灯加并1个保护稳压管,后串18组,需电源60V,80mA

注:稳压二极管的电压值≈并联LED灯组电压=单个LED电压(详见后文)

发光二极管电阻怎么接线,发光二极管电阻接线方法总结

例2:想用190mA,0-40V的恒流源,点亮108个白光LED,预设灯流9-11mA,问LED应如何连接?

1、估算每一组应并联的灯数

190mA÷9mA/只≈21.1只(最多21,取小于并最接近它的整数)

190mA÷11mA/只≈17.2只(最少18,取大于并最接近它的整数)

每组LED并联的灯数为18、19、20、21均可。

2、计算串联组数

用总灯数分别除以18-21的整数,从中找到一个能整除的数。

108÷18=6 108÷19≈5.7 108÷20=5.4 108÷21≈5.1

108能被18整除,等于6,这“18”是并联数,“6”就是串联组数,每组应并联18个,然后串联6组。

3、验算

灯流:190mA÷18只≈10.6mA/只

灯压:6组&TImes;3.3V/组≈20V

每组并联18个,然后串联6组。此时,灯流为10.6mA,总电压约20V。

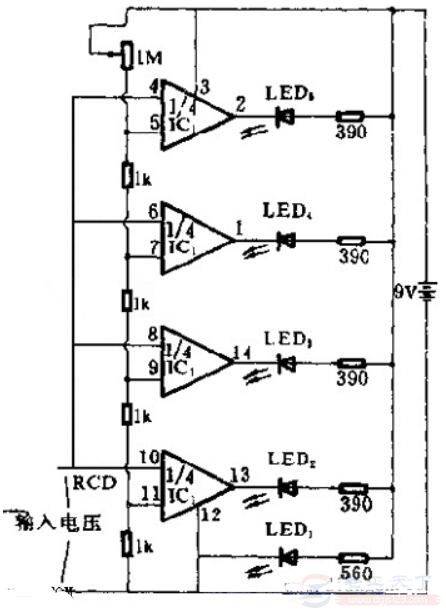

一例发光二极管电压测量的电路图

发光二极管电阻怎么接线,发光二极管电阻接线方法总结

有关发光二极管的知识,介绍了发光二极管的电路构成,以及对这一个简单发光二极管进行电压测量的电路图,有需要的朋友参考下。

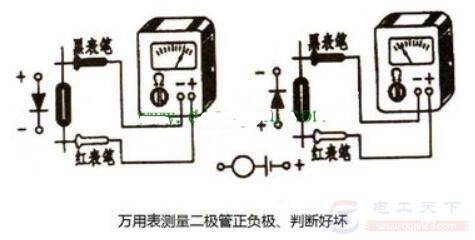

发光二极管正负极的判断方法

发光二极管电阻怎么接线,发光二极管电阻接线方法总结

有关发光二极管的知识,怎么来区分发光二极管的正极与负极,这里介绍了万用表判断发光二极管正负极的方法,一种简单有效的方法,有需要的朋友参考下。

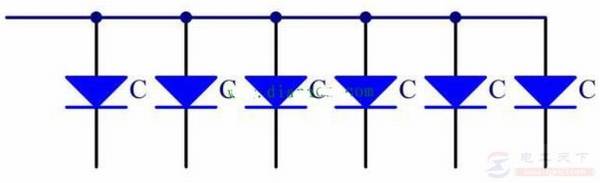

发光二极管共阳极电路接法的电路图
