如何看懂二次谐波电流的匝间短路维护的原理图


有关二次谐波电流的相关知识,介绍了一例二次谐波电流的匝间短路维护的原理图,负序重量电流发作负序旋转磁场会在发电机励磁线圈WEG中感应出二次(十0Hz)谐波电流,具体请看本文介绍。

二次谐波电流的匝间短路维护的原理图

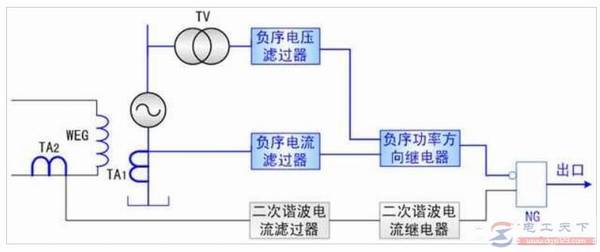

反响转子回路二次谐波电流的匝间短路维护的原理框图,见下图所示:

如何看懂二次谐波电流的匝间短路维护的原理图

当发电机定子绕组发作匝间短路或线棒开焊毛病时,三相定于电流中使呈现负序重量。该负序重量电流发作负序旋转磁场带来的一定的影响,在发电机励磁线圈WEG中感应出二次(十0Hz)谐波电流。

因此,可运用转子回路呈现二次谐波电流为判据,构成发电机匝间短路维护。

但是,当发电机内部或外部发作不对称相间短路时,三相定子电流中也有负序重量。WEG中也会呈现二次谐波电流。

怎么来避免这种状况下匝间短路维护误动,一般是选用负序功率方向元件闭锁维护的出口回路来解决:

1、当发电机定子绕组外部发作不对称短路时,负序功率方向继电器动作,将制止门NG闭锁,维护不功作;

2、当定子绕组发作匝间短路或线棒开焊时,负序功率方向继电器不动作,制止门NG敞开,答应维护动作。

以上简单介绍了二次谐波电流的匝问短路维护的原理图,希望对大家有所帮助。
