二极管的结构图


有关二极管的结构图,包括点接触型、面接触型、平面型,了解二极管的结面积、结电容、正向电流等,提供了多个二极管的结构图例,供大家学习参考。

二极管的结构图

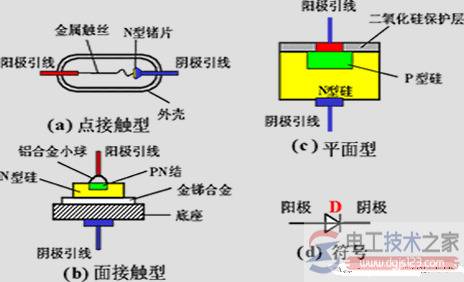

一、点接触型

结面积小、结电容小、正向电流小。用于检波和变频等高频电路。

二、面接触型

结面积大、正向电流大、结电容大,用于工频大电流整流电路。

三、平面型

用于集成电路制作工艺中。PN结结面积可大可小,用于高频整流和开关电路中。

二极管的结构图

二极管的结构图

二极管的结构示意图

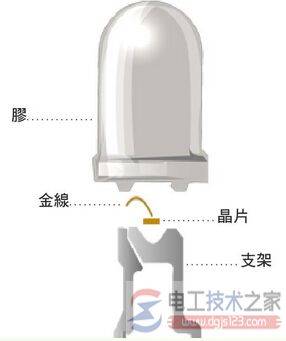

附,电工技术之家小编整理的二极管的结构图,如下:

二极管的结构图
