三极管符号含义对照说明


三极管符号含义对照

国产三极管型号命名一般由五个部分构成,即:名称、材料和极性、类别、序号、规格,这里以3CX701A三极管为例:

第一部分、名称、 3

第二部分、材料和极性、C

第三部分、类别、 X

第四部分、序号、 701

第五部分、区别代号、 A

三极管符号含义对照说明

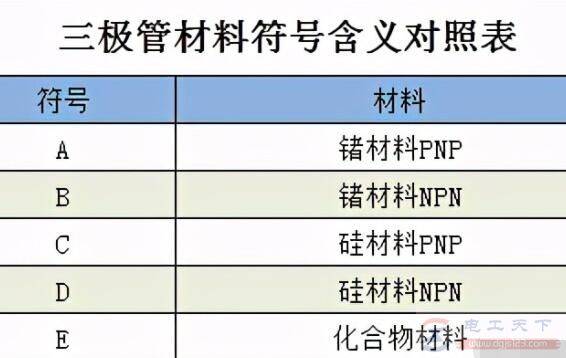

三极管材料符号含义对照(第二位符号)

A:锗材料PNP

B:锗材料NPN

C:硅材料PNP

D:硅材料NPN

E:化合物材料

三极管符号含义对照说明

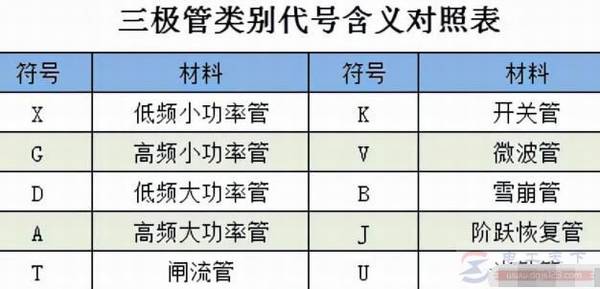

三极管类别代号含义对照表(第三位符号)

X:低频小功率管

G:高频小功率管

D:低频大功率管

A:高频大功率管

T:闸流管

K:开关管

V:微波管

B:雪崩管

J:阶跃恢复管

U:光敏管
