测量电容器的好坏的三种方法


电容器是集成电路中常用的电子元件,当电容器发生故障时,电路无法正常工作。那么,应该怎么来检测电容器的好坏,这里分享三种常用的测量方法,有需要的朋友参考下。

测量电容器的方法

1、外观目测

拿到故障电路板时,用最简单的目测法。

当观测到电容器有漏液、鼓包,或烧焦的痕迹时,说明这个电容器已经损坏。

说明:这种方法只可以发现严重损坏的电容器,但不能判断外观完好的电容器是否正常。

测量电容器的好坏的三种方法

2、万用表电容档测量

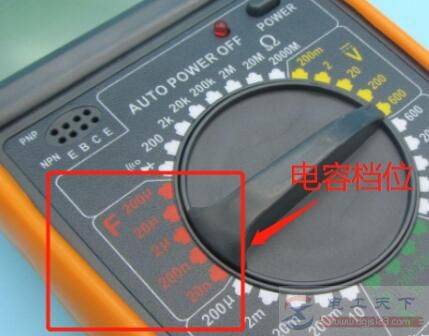

打开数字万用表,将万用表拨到电容档位。根据被测量电容的容量,选择相应量程。数字万用表一般有20n、200n、2μ、20μ、200μ等五个档位。

测量电容器的好坏的三种方法

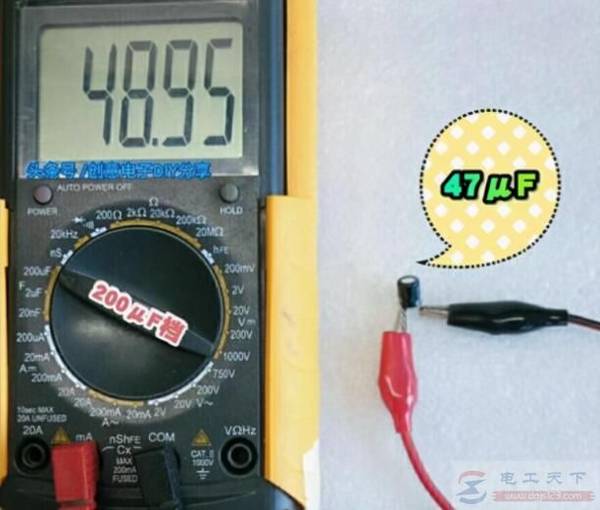

选定量程后,将电容器的两个引脚直接插入Cx插孔,开始测量。如果有极性的电容,必须注意区分正负极。然后,根据数字万用表显示的电容容量来判断电容器是否损坏。如果测量容量低于标称容量,那么说明电容器已经损坏。

测量电容器的好坏的三种方法

3、万用表电阻档测量

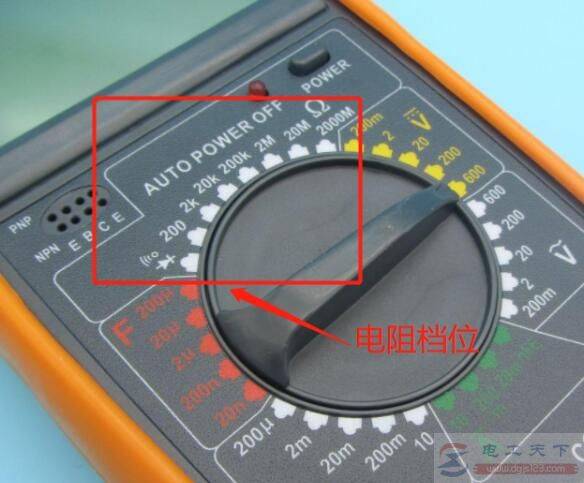

一般情况下,万用表电阻档小于10K档位,输出的电压1.5V,万用表电阻档大于10K档位,输出的电压9V。如果被测电容的容量较大,可以用电阻小量程测量;如果被测电容的容量较小,则用大量程测量。

测量电容器的好坏的三种方法

选好量程后,用万用表的红黑表笔分别接触被测电容器Cx的两极。如果电容有正负极,那么红表笔接正极,黑表笔接负极。

测量结果存在三种可能

(1)表盘上的数据从“000”一直变大,最后显示溢出符号“1”,表示电容是好的。

(2)表盘数据始终显示“000”,则说明电容器内部短路。

(3)始终显示“1”,则电容器可能内部开路,或者万用表电阻档没有选对。

测量电容器的好坏的三种方法

以上就是测量电容的三种常用方法,实际测量中还有许多其它广场,应根据实际情况来选用合适的方法。
