热电阻的结构及工作原理(图文)


关于热电阻的工作原理,热电阻是中低温区最常用的一种温度检测器,热电阻的工作原理是怎么样的,制造热电阻的材料有镍、锰和铑等,这些材料组成对热电阻的质量有一定影响。

一、什么是热电阻

热电阻(thermal resistor)是中低温区最常用的一种温度检测器。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

主要特点:测量精度高,性能稳定。

其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。热电阻大都由纯金属材料制成,目前应用最多的是铂和铜。

此外,现在已开始采用镍、锰和铑等材料制造热电阻。金属热电阻常用的感温材料种类较多,最常用的是铂丝。工业测量用金属热电阻材料除铂丝外,还有铜、镍、铁、铁—镍等。

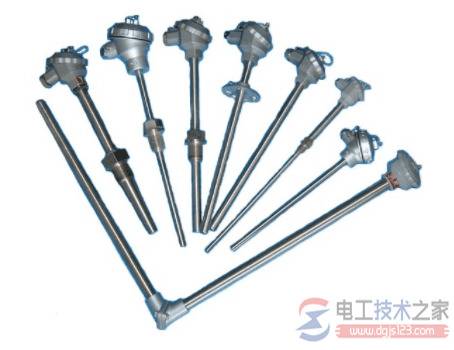

热电阻的结构及工作原理(图文)

热电阻的四大特性:

1、压簧式感温元件,抗振性能好;

2、测温精度高;

3、机械强度高,耐高温耐压性能好;

4、进口薄膜电阻元件,性能可靠稳定。

热电阻的原理:

热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

热电阻大都由纯金属材料制成,目前应用最多的是铂和铜,现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。

二、热电阻的工作原理

热电阻工作原理是什么?

1、热电阻的原理

热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高,性能稳定。其中铂热是阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。

与热电偶的测温原理不同的是,热电阻是基于电阻的热效应进行温度测量的,即电阻体的阻值随温度的变化而变化的特性。因此,只要测量出感温热电阻的阻值变化,就可以测量出温度。目前主要有金属热电阻和半导体热敏电阻两类。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示,即

Rt=Rt0[1+α(t-t0)]

式中,Rt为温度t时的阻值;Rt0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。

半导体热敏电阻的阻值和温度关系为

Rt=AeB/t

式中Rt为温度为t时的阻值;A、B取决于半导体材料的结构的常数。

相比较而言,热敏电阻的温度系数更大,常温下的电阻值更高(通常在数千欧以上),但互换性较差,非线性严重,测温范围只有-50~300℃左右,大量 用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200~500℃范围内的温度测量,其特点是测量准确、稳定性好、性能可靠,在程控制中的应用极 其广泛。

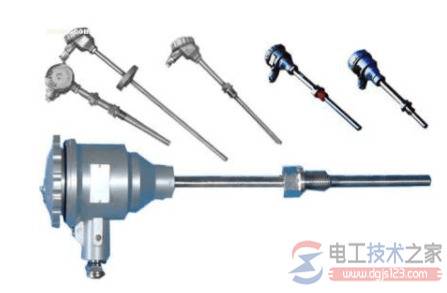

热电阻的结构及工作原理(图文)

2、热电阻材料

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成,目前应用最多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热电阻。
