电阻器阻值的几种标示方法


在各类电子产品中,经常会用到电阻器,电阻器有不同的阻值,代表了不同的阻断能力,以下是电阻器阻值的几种标示方法,供电工朋友们学习参考。

电阻器阻值的标示方法

1、直标法:用数字和单位符号在电阻器表面标出阻值,允许误差直接用百分数表示,如果电阻上未注偏差,则均为±20%。

2、文字符号法:用阿拉伯数字和文字符号二者有规律的组合表示标称阻值,其允许偏差用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。

电阻器阻值的几种标示方法

表示允许误差的文字符号:

1)文字符号:D F G J K M

2)允许偏差:±0.5% ±1% ±2% ±5% ±10% ±20%

3、数码法:在电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差一般用文字符号表示。

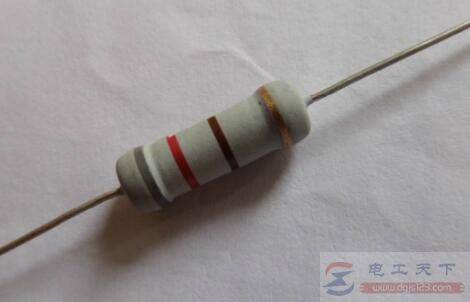

4、色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻多采用色标法。

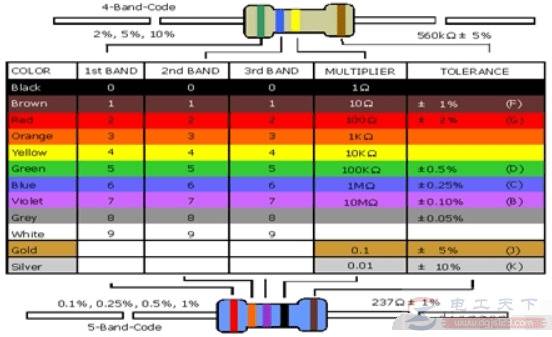

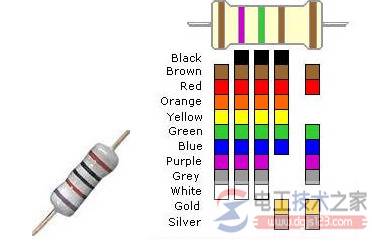

不同的色标:黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%

1)四环电阻:最后一环必为金色或银色,前两位为有效数字, 第三位为乘方数,第四位为偏差。

2)五环电阻:最后一环与前面四环距离较大,前三位为有效数字, 第四位为乘方数, 第五位为偏差。

色环电阻阻值如何识别

电阻器阻值的几种标示方法

有关色环电阻阻值的识别方法,色环电阻是电阻的一种,色环电阻有十二种标示颜色,色环电阻分四环和五环,如何快速识别色环电阻值呢,色环电阻阻值的识别方法与技巧,供大家参考。

电阻器阻值的四种标示方法

电阻器阻值的几种标示方法

有关电阻器的相关知识,每一个电阻器上都标有阻值的大小,以及所允许的误差范围,这便是电阻器阻值的标志方法,这里介绍常用的四种阻值标志法,供大家学习。
