有关wifi智能插座继电器控制电路的电路原理，模块收到合上指令，pc8端口输出高电平，q1导通，继电器的线圈有电流流过，继电器的触点l_in 和触点l_out 吸合，插座供电给负载。
wifi智能插座继电器的控制电路

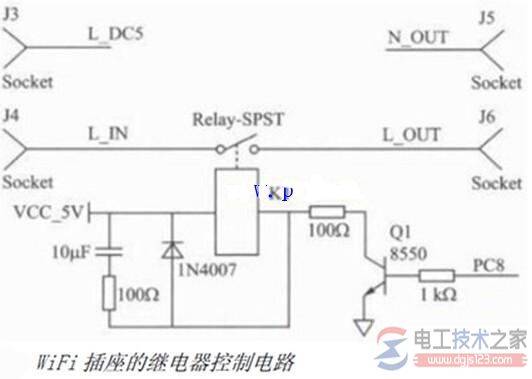

图1，wifi智能插座继电器控制电路
电路原理：模块收到合上指令，pc8端口输出高电平，q1导通，继电器的线圈有电流流过，继电器的触点l_in 和触点l_out 吸合。
插座供电给负载;模块收到断开指令，pc8端口输出低电平，q1截止，继电器的线圈没有电流，继电器的触点l_in 和触点l_out 断开，插座断电。
以上以wifi 插座为例，介绍了基于wifi 技术的智能家居，如果要实现智能家电中的其他功能，实现原理类似。
例如，要实现远程视频监控，只需将插座改为摄像头并实现相应的软件功能即可。
