有关220V继电器实物接线图，继电器怎么接线，继电器对电路的自动调节与安全保护，分享220v单相电机接线图与时间继电器接线图。
220V继电器的实物接线图
如下：
图1，220V继电器实物接线图
继电器(英文名称：relay)是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。220V继电器实物接线图
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。

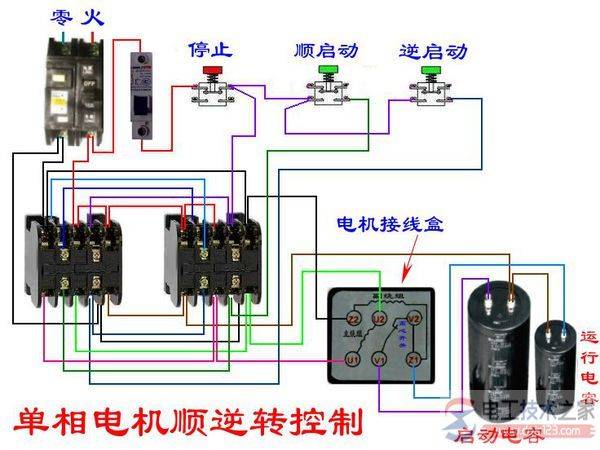

220v单相电机接线如图
图2，时间继电器接线图
先预置所需的延时时间，然后接通电源，此时显示屏从零开始计时，当达至所预置的时间时，延时触头实行转换，数显保持此时的数字，实行定时控制。220V继电器实物接线图
2脚7脚是直流24V电源输入，7脚是正极，2脚是负极，1脚和3脚是通电延时导通，8脚和6脚是通电延时导通，1脚和4脚是通电延时断开，8脚和5脚是通电延时断开。在交流250V可以承受3A的电流。
底座上有编号，其中2和7接电源，1、3、4是一组触点，5、6、8是另一组触点，工作时，1、3和6、8延时闭合，1、4和5、8延时断开。
