时间继电器接线图与接线方法说明


有关时间继电器的接线图,时间继电器的接线方法有几种,控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素接线的方法不同。

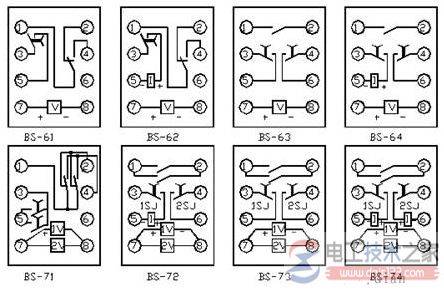

时间继电器的接线图

如下图:

时间继电器接线图与接线方法说明

当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能透光石跟着衔铁一起下落,经过一段时间之后,火撒感下降到一定位置,便通过杠杆推动延时触点,是动断触点断开,动呵触点闭合。

从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间可以根据螺钉调节空气室进气孔大小来改变,继电器依靠恢复弹力作用而复原。

时间继电器的接线方法

包括控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素,接线的方法自然也不同,时间继电器一般都是专业的人来操作,如果是外行的人,很容易被一串串的数字弄昏头的。

1、控制接线:当作直流继电器来考虑;

2、工作控制:控制电压接上,但能不能起到控制作用,是由面板上的计时器决定;

3、功能理解:就是一个开关,单刀双掷,有一个活动点活动臂,就像闸刀开关的活动刀臂一样;

4:负载接线:电源的零线或负极接用电器的零线或负极端。
