DH48S-S时间继电器的接线方法


有关时间继电器的接线图及接线方法,这里以DH48S-S时间继电器为例,介绍下对时间继电器应该如何来接线,该时间继电器的产品型号为DH48S-1Z,有需要的朋友参考下。

DH48S-S时间继电器的接线方法

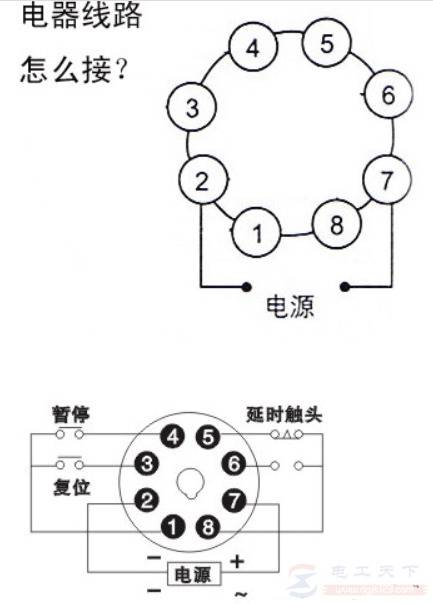

如下图:

DH48S-S时间继电器的接线方法

DH48S-S时间继电器的接线方法

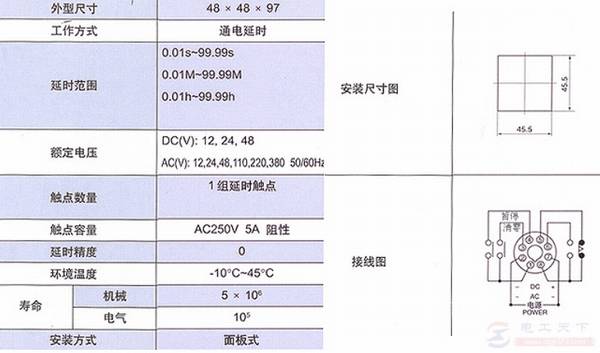

产品型号:DH48S-1Z

DH48S-S时间继电器的接线方法

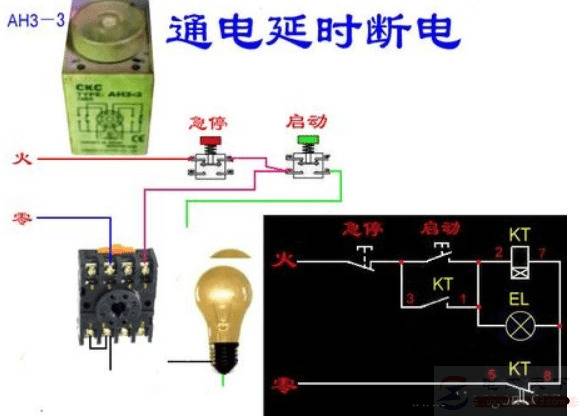

时间继电器的接线方法:

1、控制接线:看成直流继电器,3、7用来接12V控制电压;2、7用来接24V控制电压。其中7当成直流电的负极,使用时接到零线。2接220V的火线。

2、工作控制:控制电压接上,但是否起控制作用,由面板上的计时器决定。

3、功能理解:就是一个开关,单刀双掷的,有一个活动点活动臂,类似常见的闸刀开关的活动刀臂一样。8是活动点,5是常闭点,继电器不动时,他们两个相连。动作时,8、6相连。

4、负载接线:电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。

5、工作原理:计时无效期间,8、5相连,相当于电灯开关断开状态。有效时,继电器动作,8、6相连,用电器得电工作,相当于电灯开关接通状态。

以上就是DH48S-S时间继电器的接线方法,希望对大家有所帮助。
