针对断电延时型时间继电器的接线方法，时间继电器是一种延时功能由电子线路来实现的控制器，对这种继电器应该如何来接线，通过一个实物接线图来了解下。
断电延时型时间继电器的接线方法
这种继电器一般用在有需要在断电的一定时间内继续运行才停止的设备上，可以用这种断电延时型继电器来进行控制。
例如：控制一台电机，要求在按下停止按钮需要延时一段时间后，电机重新启动工作，则就要用到断电延时继电器来实现了。

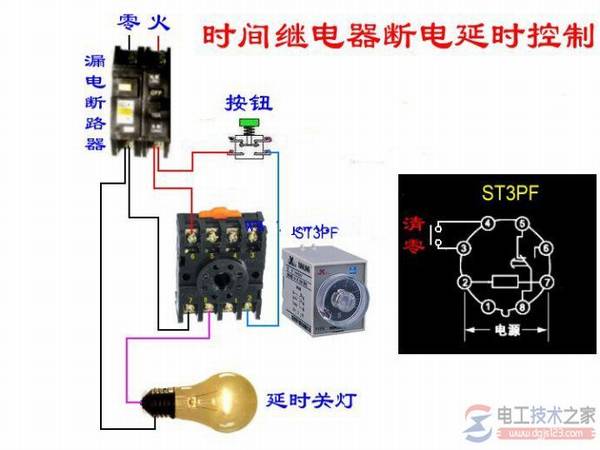

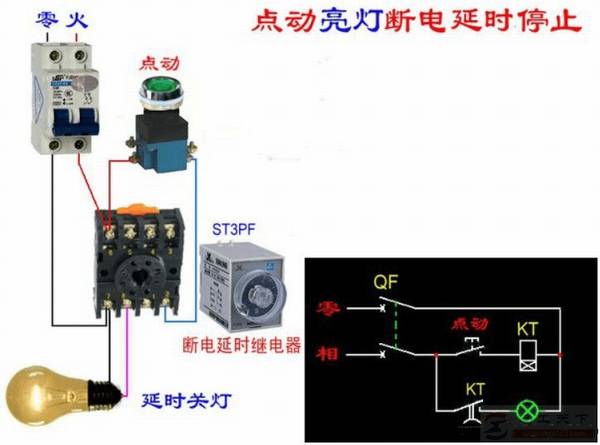

图1，断电延时型时间继电器实物接线图
根据控制场合的不同，可以选择的断电延时继电器的类型主要有：通电延时型A;断电延时型F;星三角延时型Y;带瞬动输出的通电延时型C;间隔延时型G;往复延时型R;断开延时信号型K等规格。
以上就是断电延时型时间继电器的实物接线图，希望对大家有所帮助。

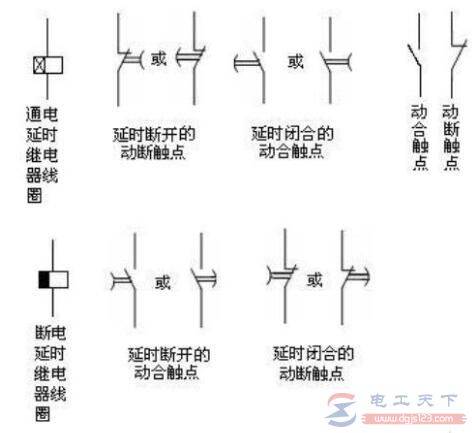

时间继电器通电延时与断电延时的触点图形符号
