有关空气阻尼式时间继电器的分类、结构结成及工作原理,空气阻尼时间继电器由电磁机构、延时机构、触头系统三部分组成,分为通电延时型时间继电器与断电延时继电器两种。
一、什么是空气阻尼式时间继电器
空气阻尼式时间继电器是利用空气阻尼原理获得延时的。
二、空气阻尼式时间继电器的结构
空气阻尼时间继电器由电磁机构、延时机构、触头系统三部分组成。延时方式有通电延时和断电延时两种。
三、空气阻尼式时间继电器的分类与工作原理
1、通电延时型时间继电器
当线圈得电时,其延时动合触点要延时一段时间才闭合,延时动断触点要延时一段时间才断开。
当线圈失电时,其延时动合触点迅速断开,延时动断触点迅速闭合。
2、断电延时型时间继电器
当线圈得电时,其延时动合触点迅速闭合,延时动断触点迅速断开。
当线圈失电时,其延时动合触点要延时一段时间再断开,延时动断触点要延时一段时间再闭合。

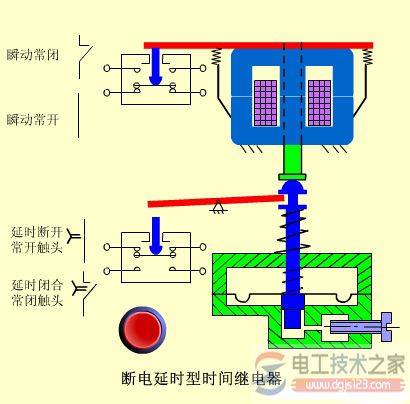

断电延时型结构及工作原理见下图:
当线圈 1 通电后,衔铁 3 连同推板 5 被铁心 2 吸引向下吸合,上方微动开关 4 压下,使上方微动开关触头迅速转换。
同时在空气室10内与橡皮膜9相连的活塞杆6也迅速向下移动,带动杠杆7左端迅速上移,微动开关 14 的延时常开触点马上闭合,常闭触点马上断开。
当线圈断电时,微动开关 4 迅速复位,在空气室 10 内与橡皮膜 9 相连的活塞杆 6 在弹簧 8 作用下也向上移动,由于橡皮膜下方的空气稀薄形成负压,起到空气阻尼的作用,因此活塞杆只能缓慢向上移动,移动速度由进气孔 12 的大小而定,可通过调节螺钉 11 调整。
经过一段延时后,活塞 13 才能移到最上端,并通过杠杆 7 压动开关 14 ,使其常开触点延时断开,常闭触点延时闭合。
