电磁继电器怎么接线的方法，分享一个电磁继电器的接线图，电磁继电器可以实现远距离控制和自动化控制，当线圈断电后，电磁的吸力随之消失，衔铁在弹簧的反作用力返回原来的位置。

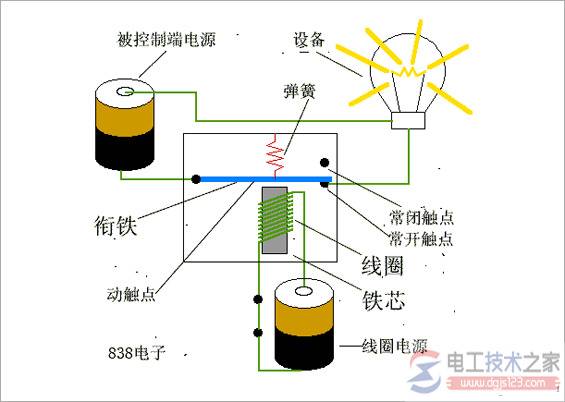

电磁继电器的接线图
如下：
电磁继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流。较低的电压去控制较大电流。较高的电压的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
电磁继电器一般由 电磁铁,衔铁,弹簧片，触点 等组成的，其工作电路由低压控制电路和高压工作电路两部分构成。
电磁继电器还可以实现远距离控制和自动化控制。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
