使用继电器制作闪烁指示灯的方法


一例继电器制作闪烁指标灯的电路

一个继电器震荡闪烁指示灯的电路,一些闪烁指示灯,比如转向灯的闪烁,报警灯的闪烁,闪烁的作用是提醒大家注意安全,起到一种警示危险的作用。

用继电器做一个简单的闪烁指示灯,所需要用到的材料如下:

DC12V继电器,1000UF 25V电解电容,56Ω 电阻,DC12V LED灯。

工作原理:通过继电器线圈断电后保持时间,确定闪烁频率。决定继电器线圈保持时间的因素有两个:

1、改变电容大小调整闪烁频率。

2、改变电阻大小调整点亮时间。

使用继电器制作闪烁指示灯的方法

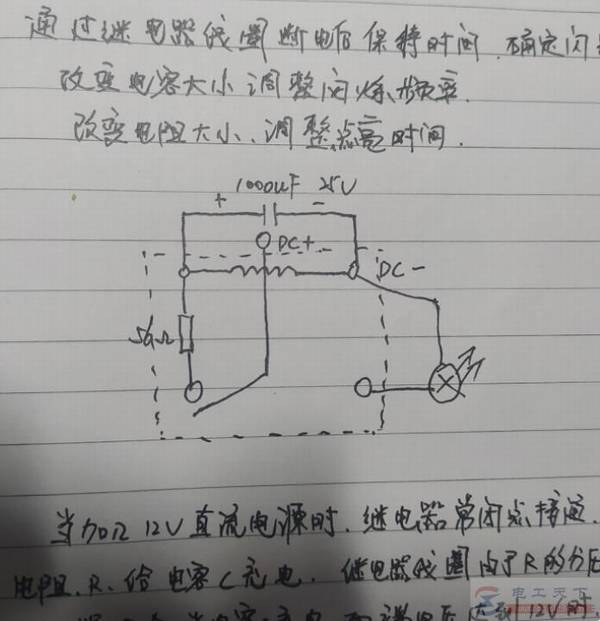

图1:继电器电路图

如上图,当加入12V直流电源时,继电器常闭触点接通,电流通过电阻R给电容C充电,继电器线圈由于R的分压,不足以使继电器线圈吸合,当电容C充电两端电压达到12V时,继电器吸合,常闭触点断开,常开触点闭合,负载LED灯点亮,

由于继电器线圈失去电源供电,依靠电容的放电维持继电器线圈吸合,当电容两端电压低于继电器线圈维持电压时,继电器断开进入下一个周期。

电阻R用来调整电容C的充电时间,电容C的大小决定电路的放电时间,从而可以周而复始地实现闪烁功能。
