电磁炉故障检修案例:格兰仕CH2176D型电磁炉不加热(故障代码E0


分享一例电磁炉的故障检修案例,一台格兰仕CH2176D型电磁炉出现不加热的故障问题,显示屏闪烁显示故障代码E0,而且蜂鸣器发生鸣叫报警,来看下这类故障问题的维修过程,希望对大家有所帮助。

格兰仕CH2176D型电磁炉不加热

故障检修:根据故障现象分析,该机辅助电源工作正常。估计问题出在同步电路或锅检电路。在故障状态下按开/关键关机,仍闪烁显示E0,无论有锅无锅都一样。但打开面板后,发现开机时风扇转,关机时风扇停。

经查网络,发现格兰仕电磁炉故障代码E0的故障范围较广,有说线盘中心的传感器问题;也有说主板某焊点脱焊;300V供电偏低;同步电路电压取样电阻变质;检锅电路异常;市电浪涌信号检测电路异常等。

拆出电路板,按照“先易后难”的维修原则,先着手检测故障率最高的同步电路,测量几只大功率电阻,发现都有不同程度的变质,索性把它们都换新,但故障依旧;再把市电浪涌检测电阻也用同阻值电阻更换,还是无效;再查线盘中心的温度传感器和功率管温度传感器都完好,这时感觉有点懵。

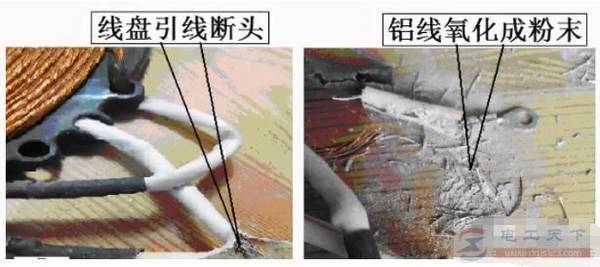

经冷静思考,决定通过测量关键点电压判断故障部位。于是,测量300V供电为321V(本地市电电压较高);5V为4.96V;18V为18.29V,说明电源电路正常。线盘两端螺丝紧固后,测量IC1(贴片339)的8、9输入的同步电路信号取样电压时,发现8脚取样电压为4.16V,9脚电压却为0V,怀疑故障部位就在此处。察看电路,发现线盘输入端的电压经取样电阻R3、R4送到IC1的8脚,线盘输出端电压经R5~R8取样后送到IC1的9脚。因刚刚换新了R5~R8这4只取样电阻,所以怀疑线盘的线圈开路。用数字表蜂鸣挡确认后,把套管剖开,发现该线圈是铝质导线所制,引线两端已完全氧化断路,如图1、图2所示。

电磁炉故障检修案例:格兰仕CH2176D型电磁炉不加热(故障代码E0

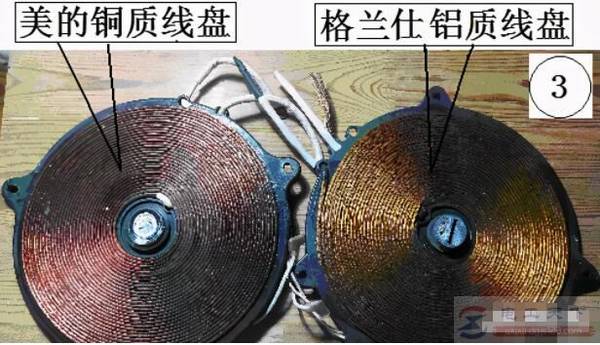

由于线盘是铝质的,所以很难修复,只好更换线盘。首先,从报废的美的电磁炉中找到一个相似的铜质线盘,如图3所示。

电磁炉故障检修案例:格兰仕CH2176D型电磁炉不加热(故障代码E0

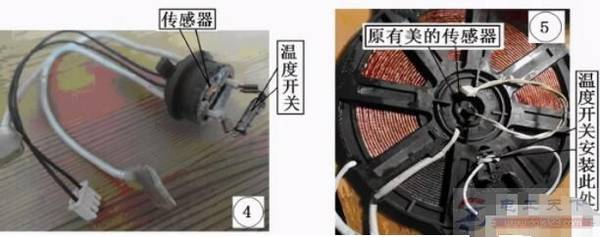

但存在一个问题,格兰仕线盘中心部位上有2个元件,一个是传感器,另一个是温度开关,温度开关通过两引线插到主板上(见图4)。而美的线盘中心部位只有一个传感器。如果把格兰仕线盘中心的套件拔到美的线盘中心去安装,可是美的线盘的中心孔较大,无法安装。只好利用美的线盘原装的传感器,再拆下格兰仕线盘的温度开关,安装在美的线盘底下两片磁片夹角之间(见图5)。该处也是美的线盘安装线盘温度传感器的位置。

电磁炉故障检修案例:格兰仕CH2176D型电磁炉不加热(故障代码E0

经过改装后,测量IC1的9脚电压恢复到4.36V,坐锅试机,加热正常。故障排除,维修结束。
