电磁炉风扇正极18V且负极无电压风扇不转怎么回事


有关电磁炉的一例故障问题,电磁炉风扇正极18V,负极上没有电压,但风扇不转,这是什么原因引起的,是不是风扇损坏了,下面一起来查找下具体的原因。

电磁炉风扇不转的问题

电磁炉风扇正极18V,负极无电压,但风扇不转,99%是风扇损坏了。

电磁炉风扇正极18V且负极无电压风扇不转怎么回事

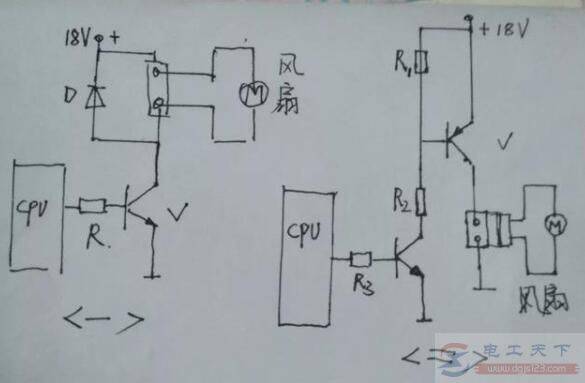

电磁炉供电无非是图一或图二两种之一。

图一:当电磁炉开机时,电脑送来高电平控制信号,控制三极管V导通,18 V直流电通过电磁炉风扇,控制三极管形成通路,风扇运转。此时风扇正极18V,负极0V无电压,如果风扇不转,则是风扇内部开路损坏,或风扇卡死。如果电磁炉关机(待机)延迟一段时间后,电脑输出低电平,控制管截止,如果风扇不坏,风扇正极都是18 V高电位。

图二:电脑低电位控制风扇运行,开机时,两只三极管相继导通,给风扇供电,同样风扇正负极分别是18 V和0 V。如果风扇不坏,那一定会转,不转则是风扇损坏了。当电磁炉关机后,电脑延时输出高电位,三极管截止,不再给电磁炉风扇供电,此时风扇正负极均是低电压0V。

总结,电磁炉风扇正极18V,负极0V无电压,极有可能是电磁炉风扇损坏了。
