用电磁炉功率管制作一个简单实用逆变电路


分享一款利用电磁炉功率管制作的逆变电路,来深入认识与了解下电磁炉核心元件,下面就来看看吧。

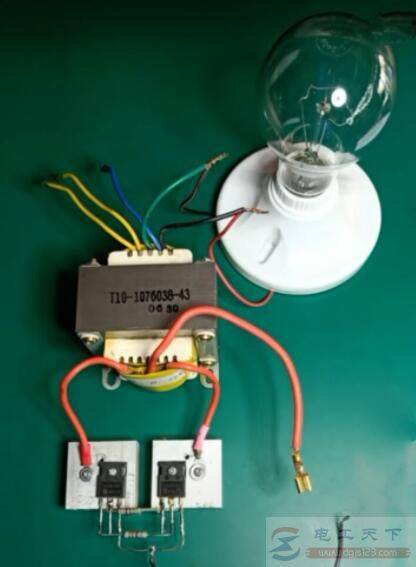

用电磁炉功率管制作的逆变电路

一、元件选择

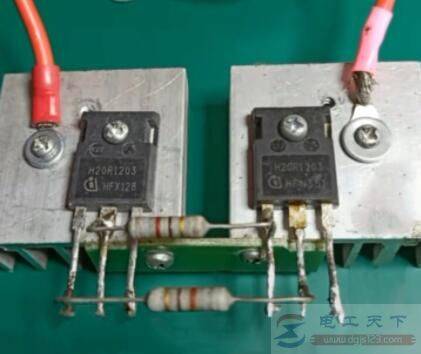

1、电磁炉功率管2个,25N120或20R1203,必须接散热片。二者可以相互替换,只是额定电流不同,前者为25A,后者为20A。

用电磁炉功率管制作一个简单实用逆变电路

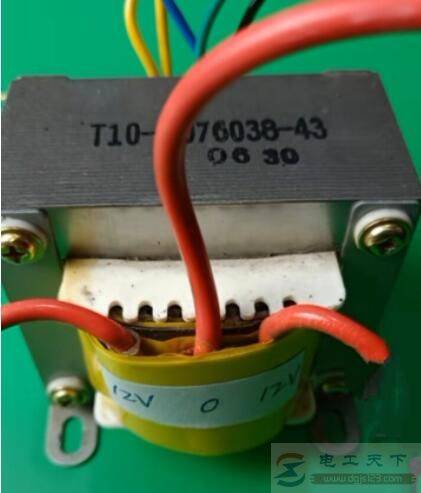

2、双12V,100W左右变压器一只。

用电磁炉功率管制作一个简单实用逆变电路

3、820Ω左右电阻两只,12V蓄电池一只。

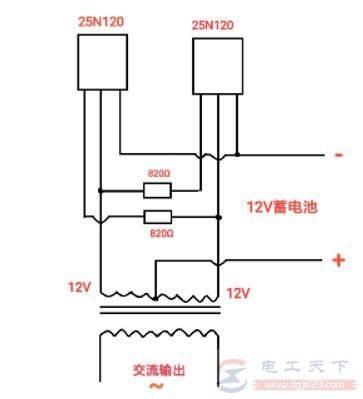

二、组装一个装配线路图,按照线路图焊接装配

用电磁炉功率管制作一个简单实用逆变电路

注意事项:

1、功率管一定要涂抹散热膏后安装在散热片上。

2、在焊接损伤时注意电磁炉功率管每个脚定义。

3、注意电源的正负极接线。

三、电路原理分析

用电磁炉功率管制作一个简单实用逆变电路

1、IGBT就是一个开关,非通即断,就是靠栅源极的电压控制通与断,当栅源极加+12V(大于6V,一般取12V到15V)时IGBT导通,栅源极为0电平或者是副电平时,IGBT关断。

2、本电路采用简单的推挽式逆变电路,变压器的中性抽头接于电源正极,功率管的一端接于电源负极,功率管1,2交替的工作,输出交流电,点亮灯泡,但这种电路变压器的效率较低。
