机械控制型电饭煲的结构组成


有关电饭煲的小知识,电饭煲有机械控制型的,也有电脑控制型的,这里介绍下机械控制型电饭煲的结构组成,以及各部分的构成示意图和电气原理图,供大家参考。

机械控制型电饭煲的结构部分

1.构成

常见的机械控制型电饭煲由内锅、加热盘(电热板)、磁性温控器ST1、开关按键、双金属温控器ST2、插座、外壳等构成,构成示意图和电气原理图,如图1-2。

机械控制型电饭煲的结构组成

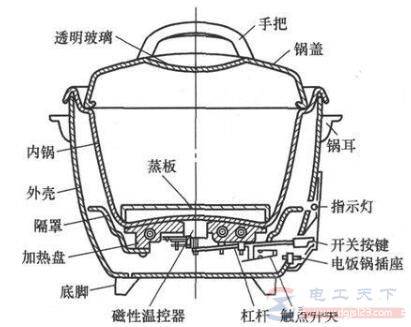

图1:构成示意图

机械控制型电饭煲的结构组成

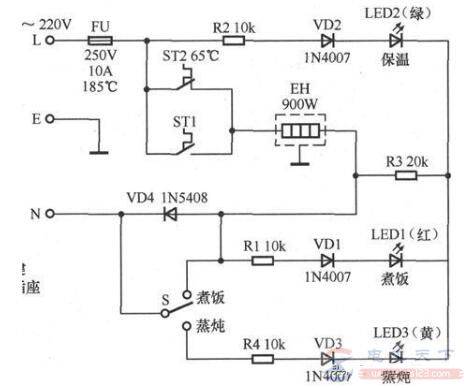

图2:电气原理图

(1)磁性温控器

磁钢磁性温控器,也称为磁钢限温器,俗称磁钢,主要应用在电饭煲内,其作用是控制电饭煲煮饭时间的长短。常见磁性温控器的实物外形如图3。

机械控制型电饭煲的结构组成

图3:磁性温控器实物示意图

磁性温控器由感温磁铁、弹簧、永久磁钢、拉杆、内外套等构成,它和开关按键构成的供电控制系统如图4。

机械控制型电饭煲的结构组成

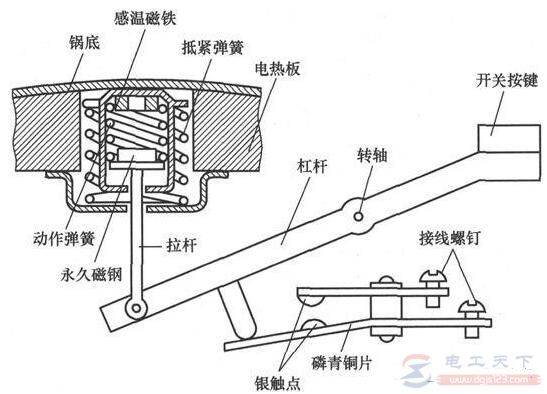

图4:磁性温控器、开关按键控制系统示意图

(2)双金属温控器

双金属温控器由双金属片、触点、压簧、瓷米、瓷珠、支架等构成,如图5。

机械控制型电饭煲的结构组成

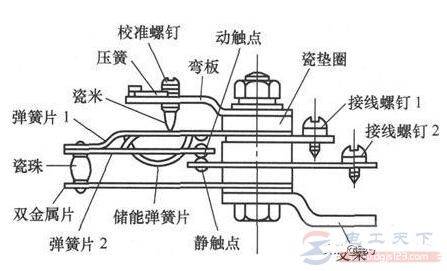

图5:双金属温控器的构成示意图

提示:双金属温控器动作的温度点是可以调整的。通过调整上面的校准螺钉,可以预先改变作用在触点上的压力,从而改变双金属片动作的温度点。

(3)加热盘

加热盘,也称为发热盘、电热盘,一般采用管状电加热管浇铸铝合金制成,如图6。

机械控制型电饭煲的结构组成

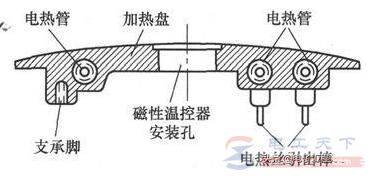

图6:加热盘的构成示意图
