电磁炉报警不加热怎么办


有关电磁炉的常见故障问题,电磁炉出现报警不加热,一般是什么原因引起的, 电磁炉显示E0表示机内线路有故障,指示灯和数码管显示和报警,说明低压电路基本正常,下面具体来看下。

电磁炉报警不加热

1、故障现象

当接插市电时,电源指示灯闪亮,按开/关键时指示灯由闪亮转为常亮,接着按功能(如火锅键)时,火锅指示灯亮,同时数码管显示1600W,2秒后数码管显示故障代码E0并报警,不能加热。

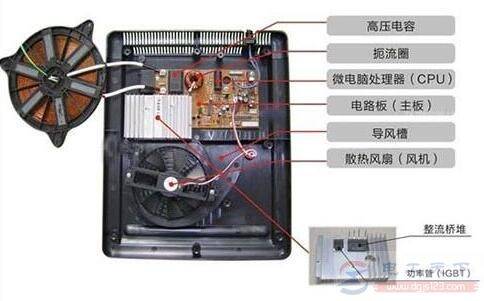

电磁炉报警不加热怎么办

2、检修方法

该电磁炉显示E0表示机内线路有故障。因面板按键能操作,指示灯和数码管显示和报警,说明低压电路基本正常。

拆开机壳,把加热线盘掀开,放在一边,暂时不拆掉线盘两端螺丝,加电后测滤波电容C113两端电压为320V(正常,本地市电约230V);因加电时风扇能正常转动,在风扇插头处测得电压为19.6V,略高;接下来,测面板与主板的接插件CON101上的+5V与GND两端电压为5.02V,也正常。拆出主板,查找谐振同步电路、市电过压/欠压检测电路、锅具检测电路、电流检测电路等故障易发电路正常,有些棘手。

以上所测量的电源电路虽然正常,但是负载电路的供电是否正常呢?特别是18V电压,在其他品牌电磁炉中,18V供电的负载多为散热电路、四电压比较器和门控管的激励电路。因风扇能正常运转,所以着手测量其他两个单元的供电情况,在检测IC5(D339)供电端3脚与接地端12脚间电压为0V,并且激励电路之前的滤波电容C107两端电压也为0,说明供电电路异常。

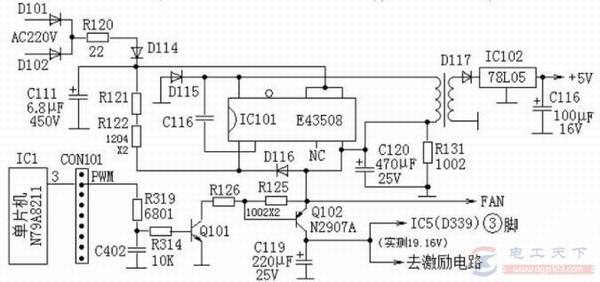

顺着敷铜板走向仔细查找后,发现该电磁炉的18V供电电路设计别具一格,对四电压比较器和激励电路供电是要通过开关管Q102导通与否,而Q102的导通又要在面板功能键操作后经由单片机3脚发出一电平指令,使Q101先导通,继而把Q102基极电位下拉Q102才导通,这时Q102集电极输出18V电压,一路输送至IC53脚,另一路输送往门控管的激励电路。为了便于故障检修,根据实物绘制出相关的供电电路,如图

电磁炉报警不加热怎么办

可知,风扇能正常运转,则Q102的e极有18V(实测19.6V)电压,当加电开机时,测得单片机3脚有1.98V,这时Q101的c极电压为0.05V,但Q102的c极电压仍为0,可能是Q102(N2907A)损坏,拆下Q102后进行测量,3个极间阻值为无穷大,说明已开路,用一只SS8550替换后试机,蜂鸣器不再发出报警声,加热恢复正常,故障排除。
