滚筒洗衣机进排水电路原理与检修方法


有关滚筒洗衣机的常见故障问题,先分析了滚筒洗衣机进排水电路的工作原理,然后针对台海尔XQG50-807滚筒洗衣机的故障问题进行检修,该洗衣机的进水阀不受控制马上进水,下面来看下。

滚筒洗衣机进排水问题

1、控制电路工作原理

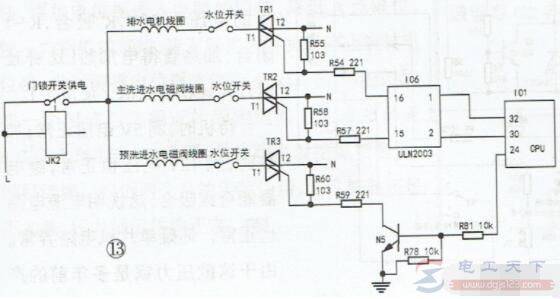

以下是海尔滚筒洗衣机控制电路原理图:

滚筒洗衣机进排水电路原理与检修方法

当启动洗衣机工作时,门锁开关闭合,给进、排水阀等供电。选择程序功能旋钮,启动洗衣机洗涤功能,在未达到设 定水位时,水位开关常闭触点闭合,CPU脚输出低电平,经IC6,ULN2003反相器②脚入,从脚输出高电平,启动瞬间CPU检测过零信号,产生一个上升沿的触发脉冲,这时双向可控硅TR2的T2、T1极导通,主洗进水电磁阀线圈得电,滚筒洗衣机开始进水。

排水与脱水时,当水位开关检测到桶内压力低(无水)时,水位开关触点闭合,CPU脚输出低电平送到ULN2003反相器的①脚,从脚输出高电平,启动瞬间CPU检测过零信号,产生一个上升沿的触发脉冲,通过电阻R54后加至双向可控硅的控制脚,TR1的T2、T1极导通,排水泵的线圏有AC220V,进行排水工作。

2、常见故障检修

例:一台海尔XQG50-807滚筒洗衣机,插上电源插头后,洗衣机的进水阀不受控制马上进水。

检修:上门检查,最初认为是进水阀线路短路,细査后未发现问题。沿着线路査到电控板的CN3线排插头的第三根红色线,査看该线接的板子的TR2贴片双向可控硅,断电后用万用表测量其T2.T1极阻值为0Ω,说明击穿导通损坏。

检测其周边器件正常,由于没有现成的贴片可控硅,故使用1A以上分立双向可控硅代替(注意位置与高度或在板子反面使用或胶固定安装器件,并通过引线连接线路与可控硅)后,故障排除。

上电前,注意测量负載(进水阀线圏)有无短路,如果负栽短路,严禁通电试机,否则会导致新换上的可控硅再次击穿短路。

同理,排水泵可控硅击穿、炸裂的几率也比较大,在维修过程中必须査清楚短路源,然后再次通电。
